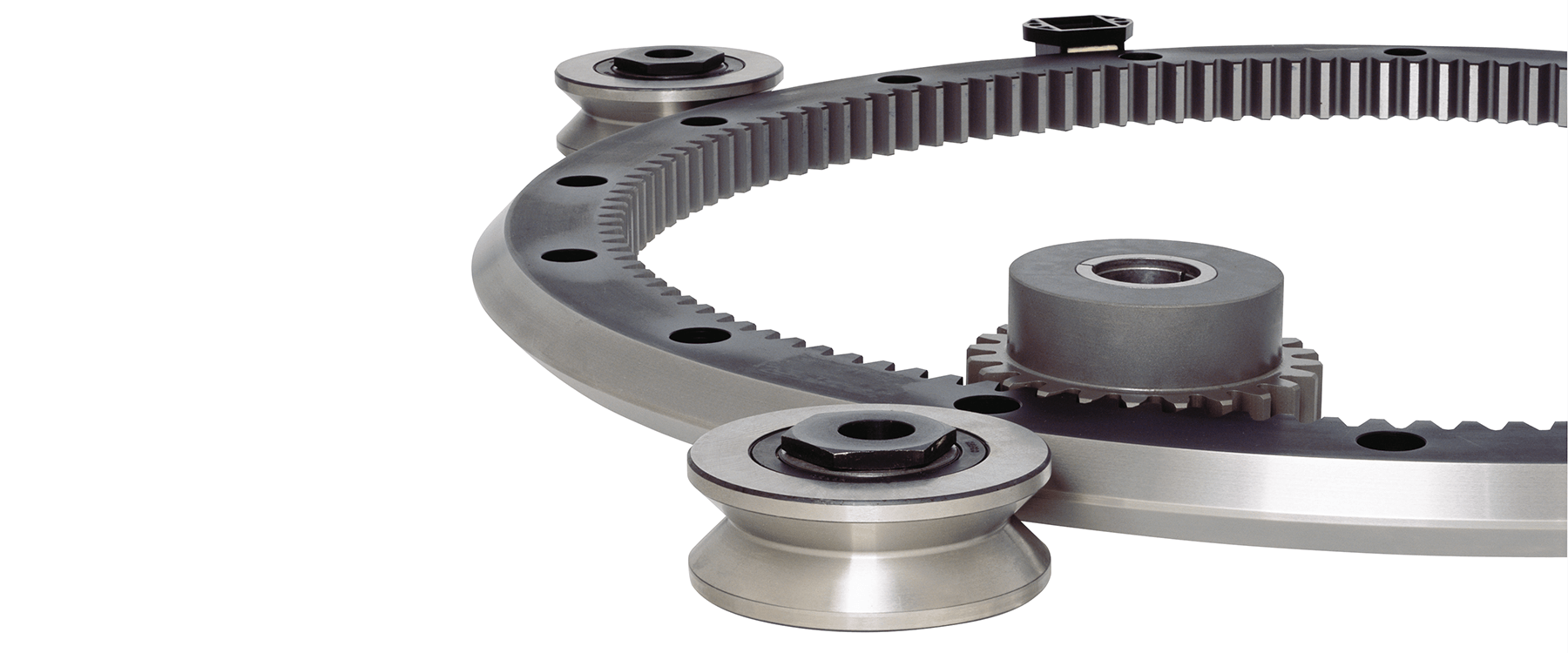

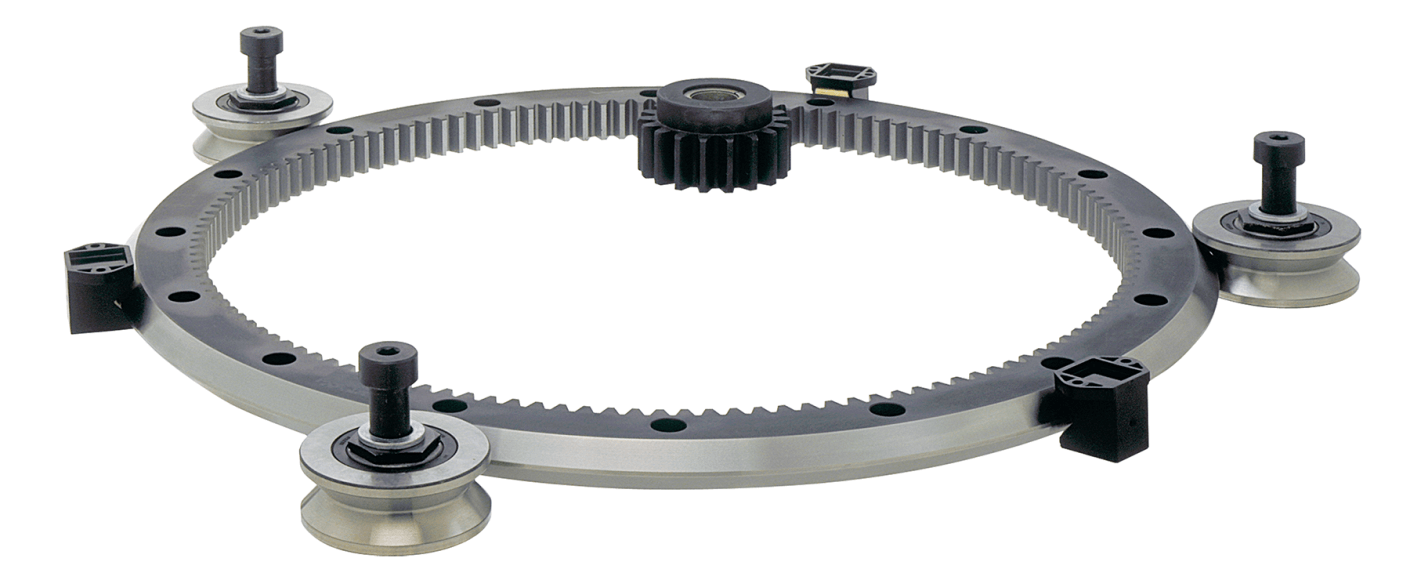

HDRT – 중하중 링 가이드 및 트랙 시스템

HDRT는 HepcoMoton의 PRT2 링 & 트랙 시스템이 가진 고유한 장점들을 모두 제공하면서, 훨씬 더 높은 부하를 이송해 주는 시스템이다.

HepcoMotion - HDRT – 중하중 링 가이드 및 트랙 시스템
HepcoMotion - HDRT – 중하중 링 가이드 및 트랙 시스템
HepcoMotion - HDRT – 중하중 링 가이드 및 트랙 시스템
HepcoMotion - HDRT – 중하중 링 가이드 및 트랙 시스템
HepcoMotion - HDRT – 중하중 링 가이드 및 트랙 시스템
로드(부하): 28kN(트랙), 37.5kN(링)
고속: 최대 5m/s
낮은 유지보수
긴 시스템 수명
거친 작업환경에서도 원활한 작동 보장
저소음 및 부드러운 주행

HDRT는 HepcoMoton의 PRT2 링 & 트랙 시스템이 가진 고유한 장점들을 모두 제공하면서, 훨씬 더 높은 부하를 이송해 주는 시스템이다.

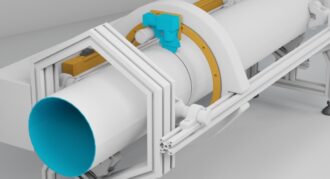

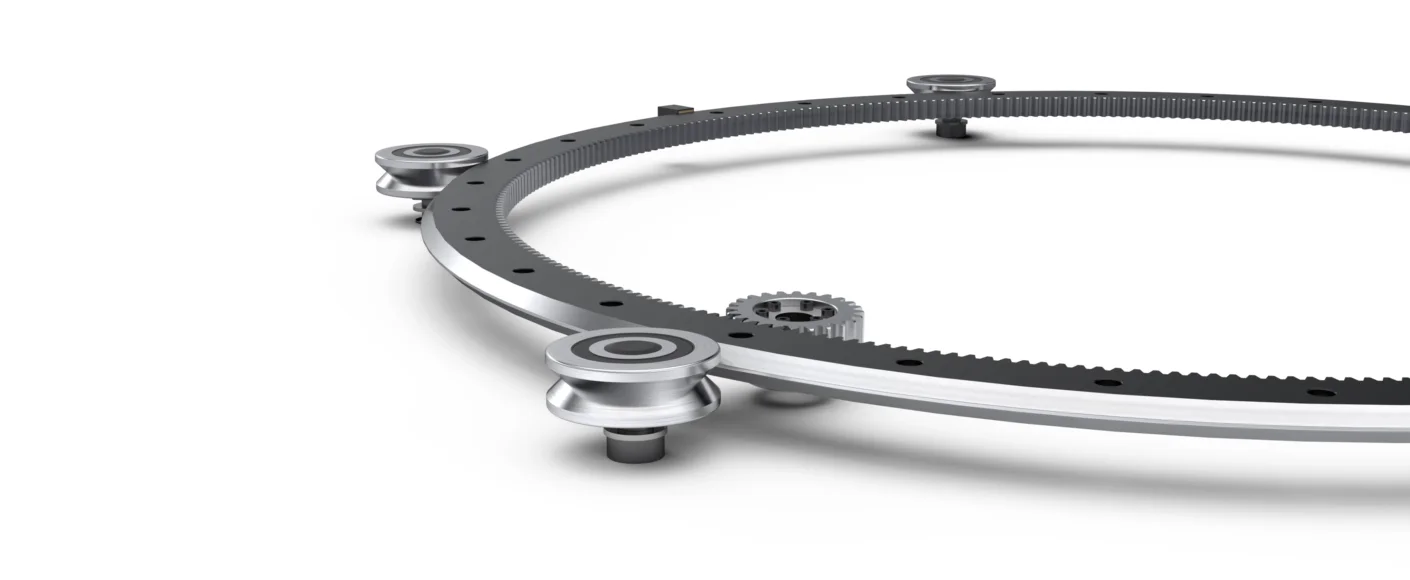

고부하 회전 어플리케이션용으로 설계 – 실린더나 파이프 검사장비, 스캐닝 장비 외에도 원형의 트랙을 따라 이송 중인 작업물(이 경우, 최대 허용 부하는 링의 경우 37.5Kn, 트랙은 28kN까지 가능)의 정밀하고도 정확한 주변 가이드 기능을 요구하는 각종 어플리케이션에 적합하다.

회전 링의 대안 – 준비사항이 많지 않고, 짧은 설치타임 및 최소한의 유지관리가 보장되어 HDRT는 전통적인 회전 링에 대한 뛰어난 대안이 되어준다.

효율성 – Hepco의 V 베어링이 장착된 캐리지는 부드러운 주행이 가능하여 전통 방식의 회전 베어링 보다 더 적은 구동력으로도 우수한 작동이 보장된다.

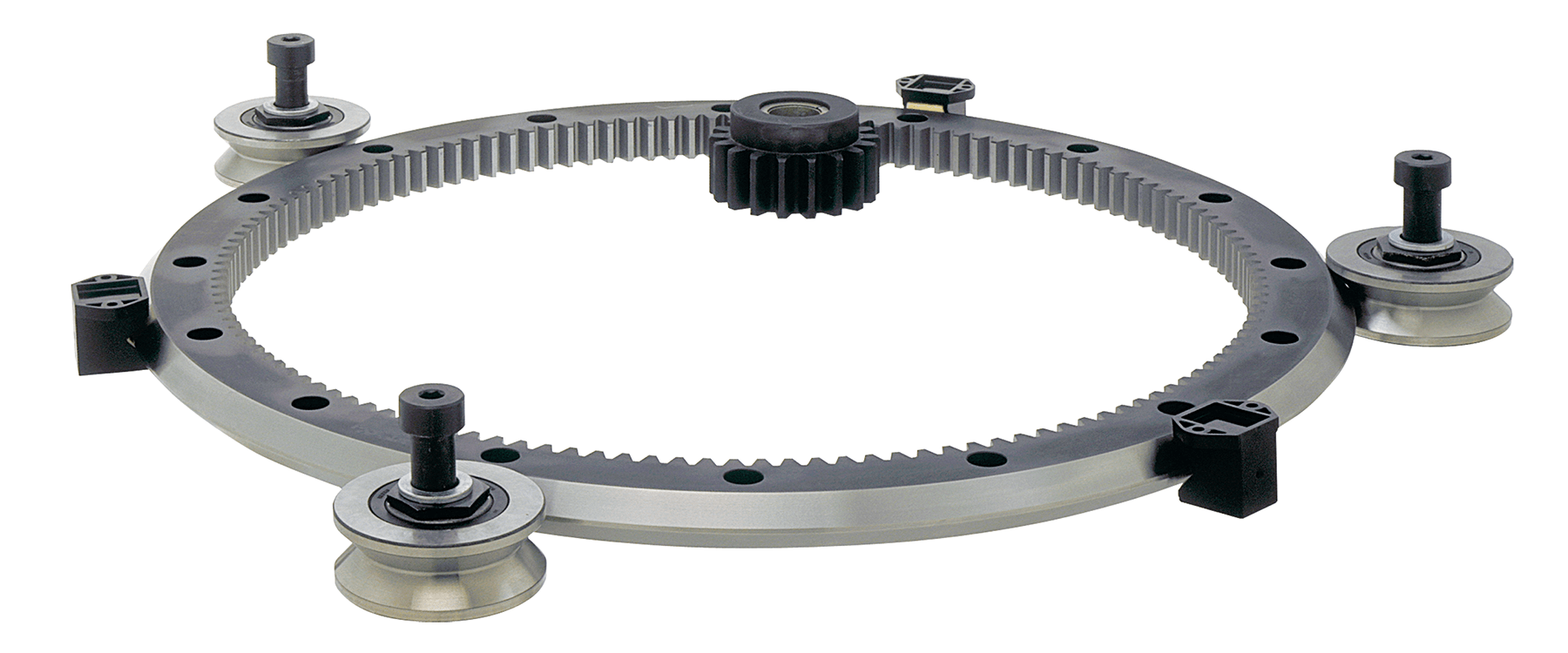

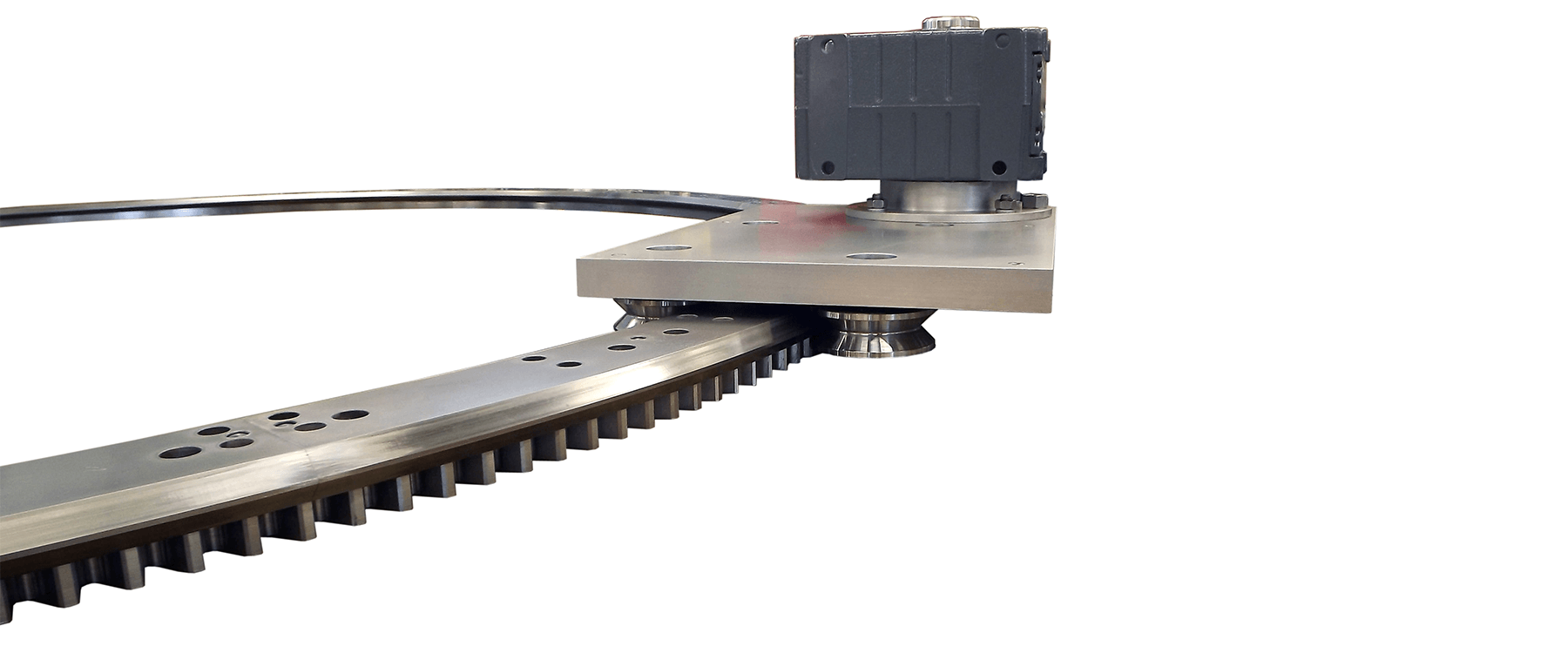

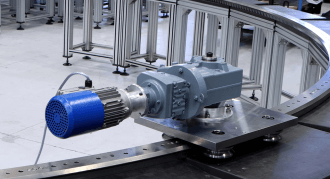

용이한 구동 – HDRT는 랙과 피니언 드라이브가 통합되어 있어, 기타 구동 부품을 추가하지 않아도 된다.

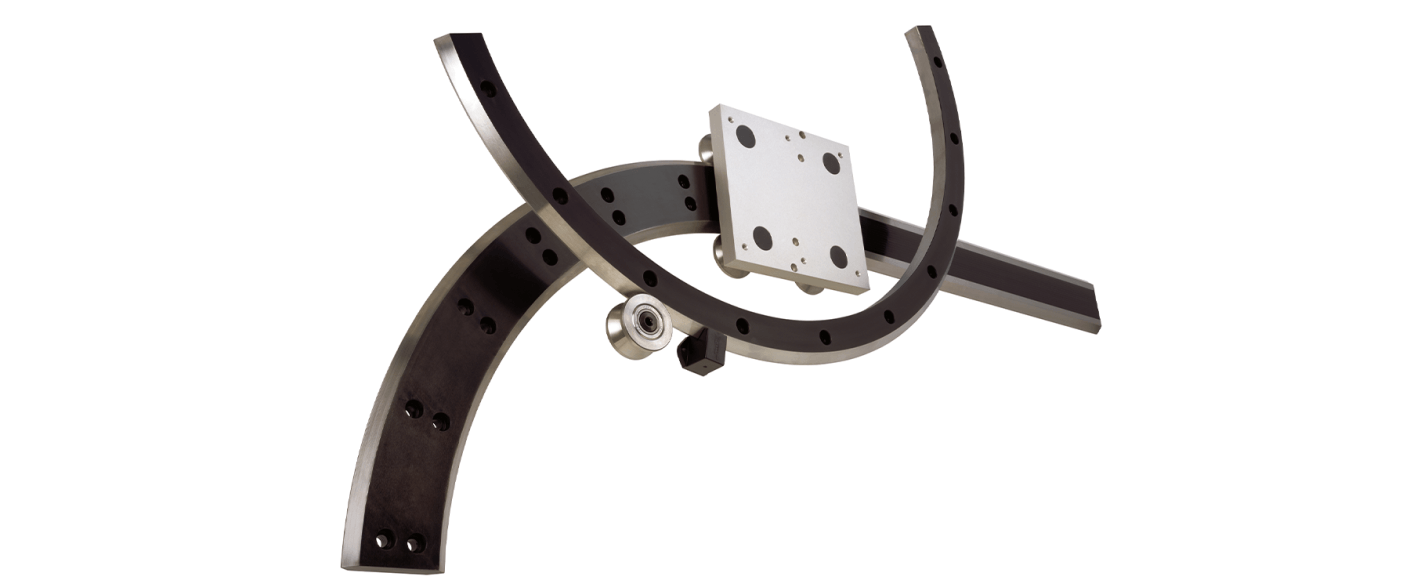

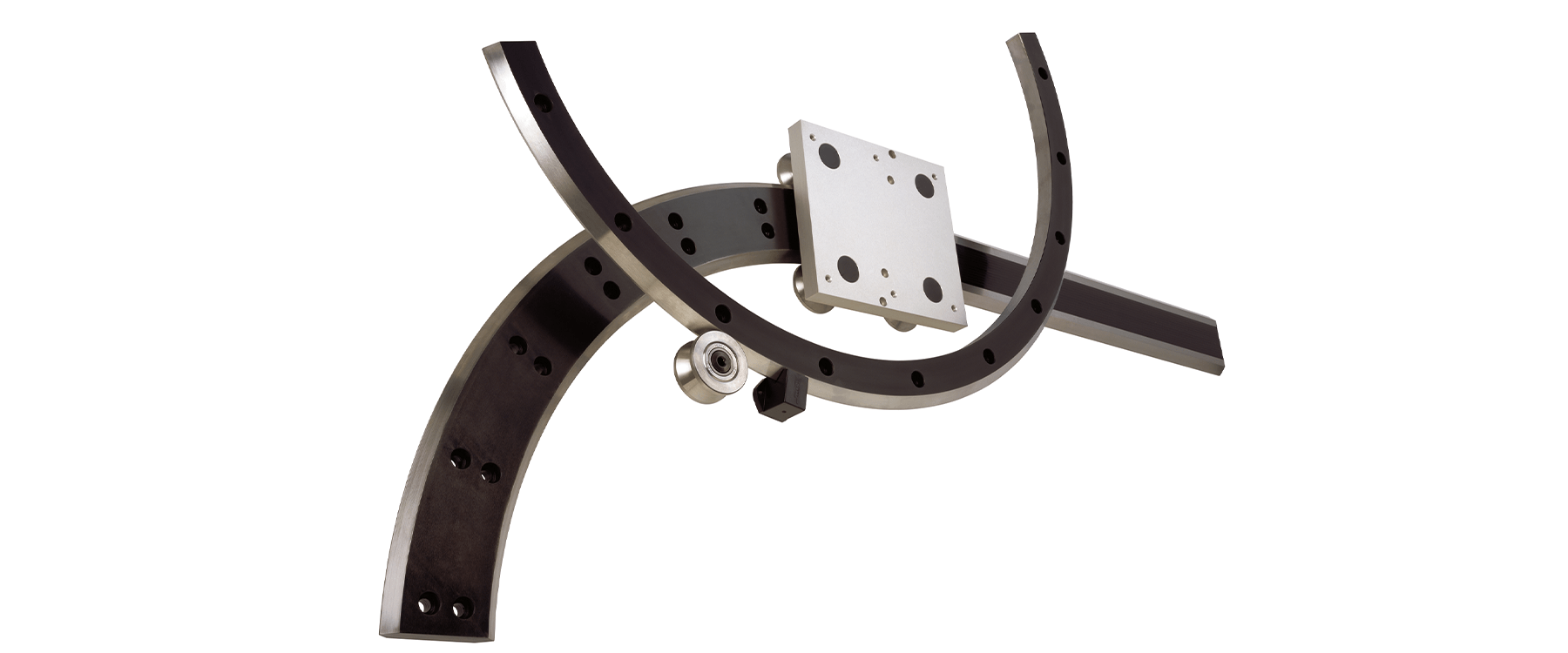

트랙 시스템 설계의 자유 – 링 세그먼트를 직선 슬라이드 섹션과 함께 사용할 경우, 타원형이나 정사각형, 직사각형, S형, U형, J형 등과 같은 수많은 형태의 트랙 시스템 레이아웃들이 크기 별로 모두 가능하다.

낮은 유지보수 – HepcoMotion의 V 가이드 기술 덕분에, 최소한의 유지보수로도 강력하고 견고하며, 특히 이물질이 많이 발생하는 작업환경에도 매우 적합한 솔루션을 제공해준다.

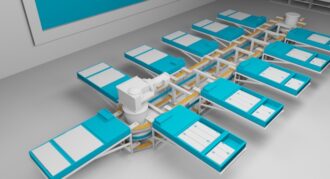

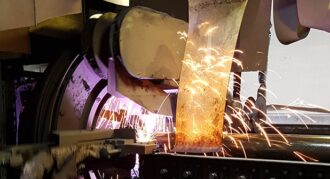

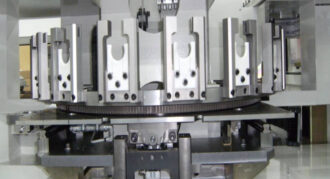

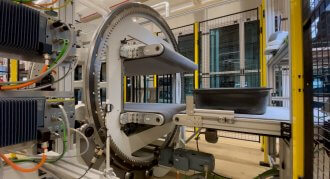

완벽한 적합성 – 공작기계 및 자동화 부품의 이송 시스템이나 턴테이블 솔루션을 위한 대규모 용접 어플리케이션 등에 매우 적합하다.


  • 수평, 수직, 측면 등 어느 방향에서도 사용 가능
  • 90°, 180° 세그먼트는 상시 재고품으로 신속 납기 가능
  • 다양한 종류의 표준 규격 및 옵션 이용 가능
  • 조정형 편심 베어링 덕분에 제로 플레이 및 특정 프리로드 설정 가능
  • 스테인리스 스틸 재질로도 이용 가능
  • 구동 부품 이용 가능
  • 베어링은 내부 윤활 구조이며, 저마찰 주행을 위한 메탈 쉴드 타입이나 이물질 침투 방지를 위한 니트릴 씰 타입으로 모두 이용 가능

베어링 크기 및 부하 용량

이 도표는 적용 유형별로 사용가능한 베어링의 크기 및 부하 용량에 대한 기본적인 정보를 제공합니다.
