PRT2 – 링 가이드 및 링 세그먼트

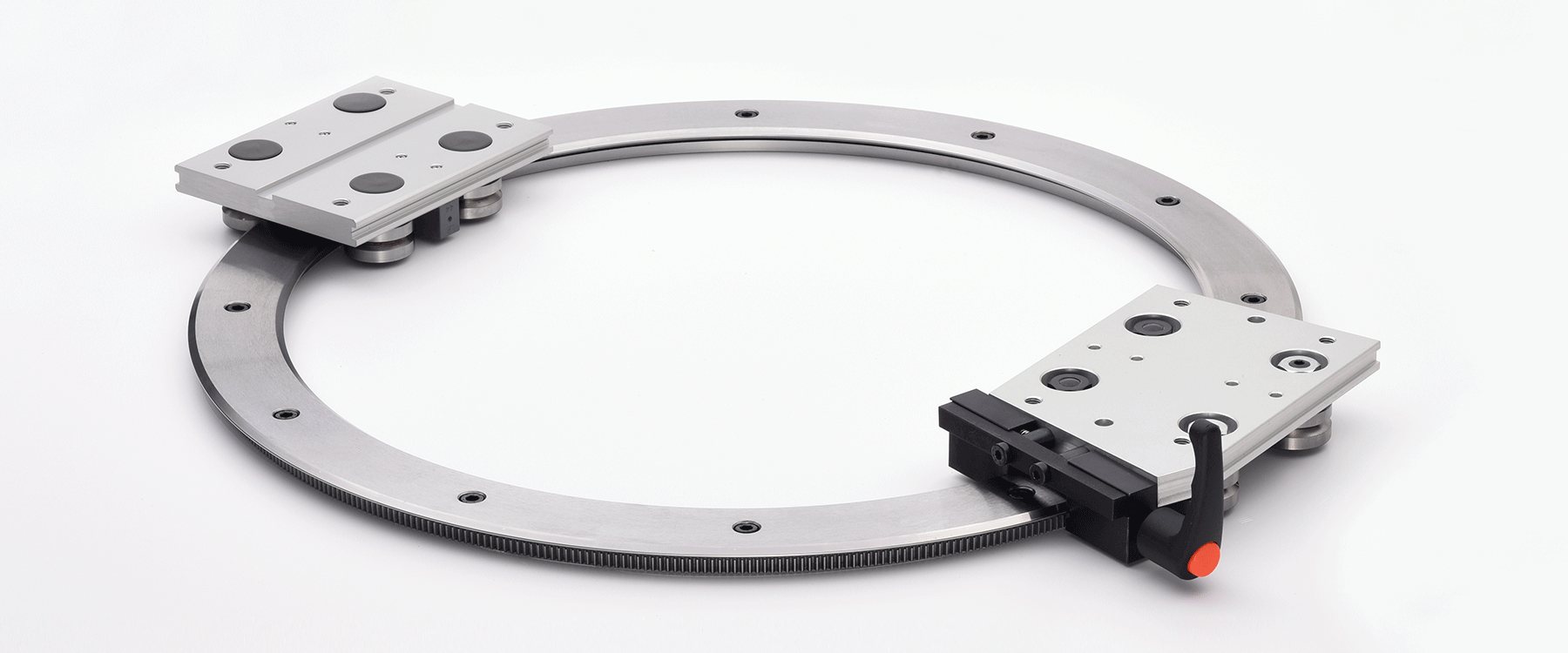

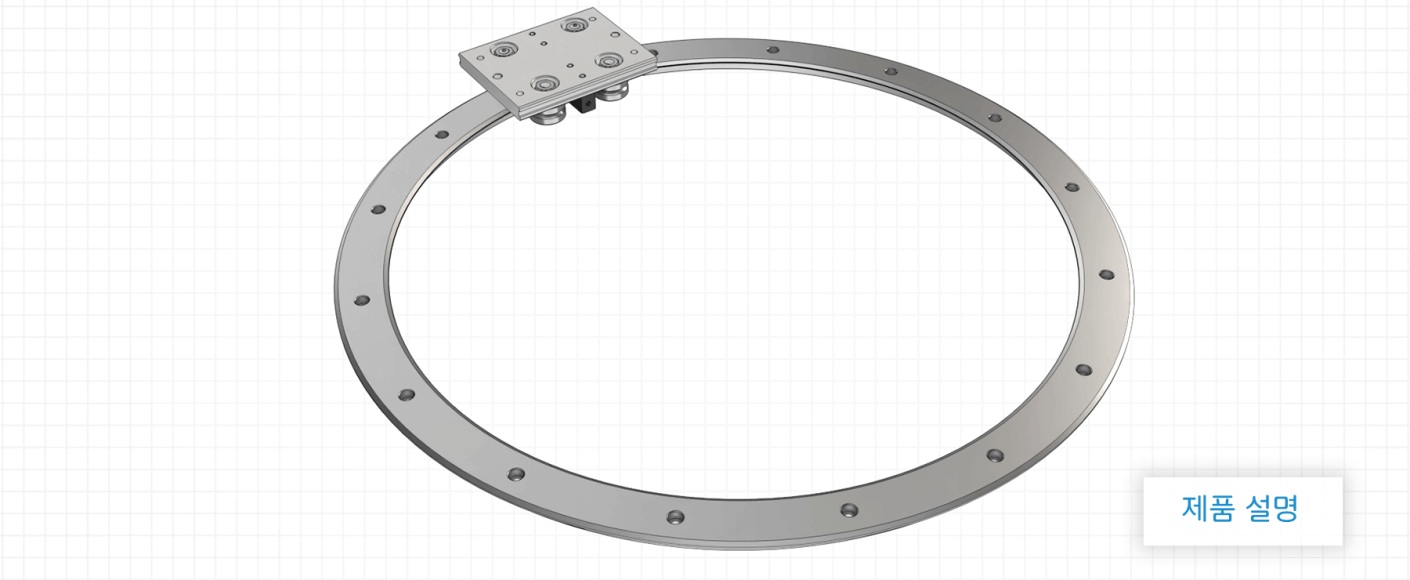

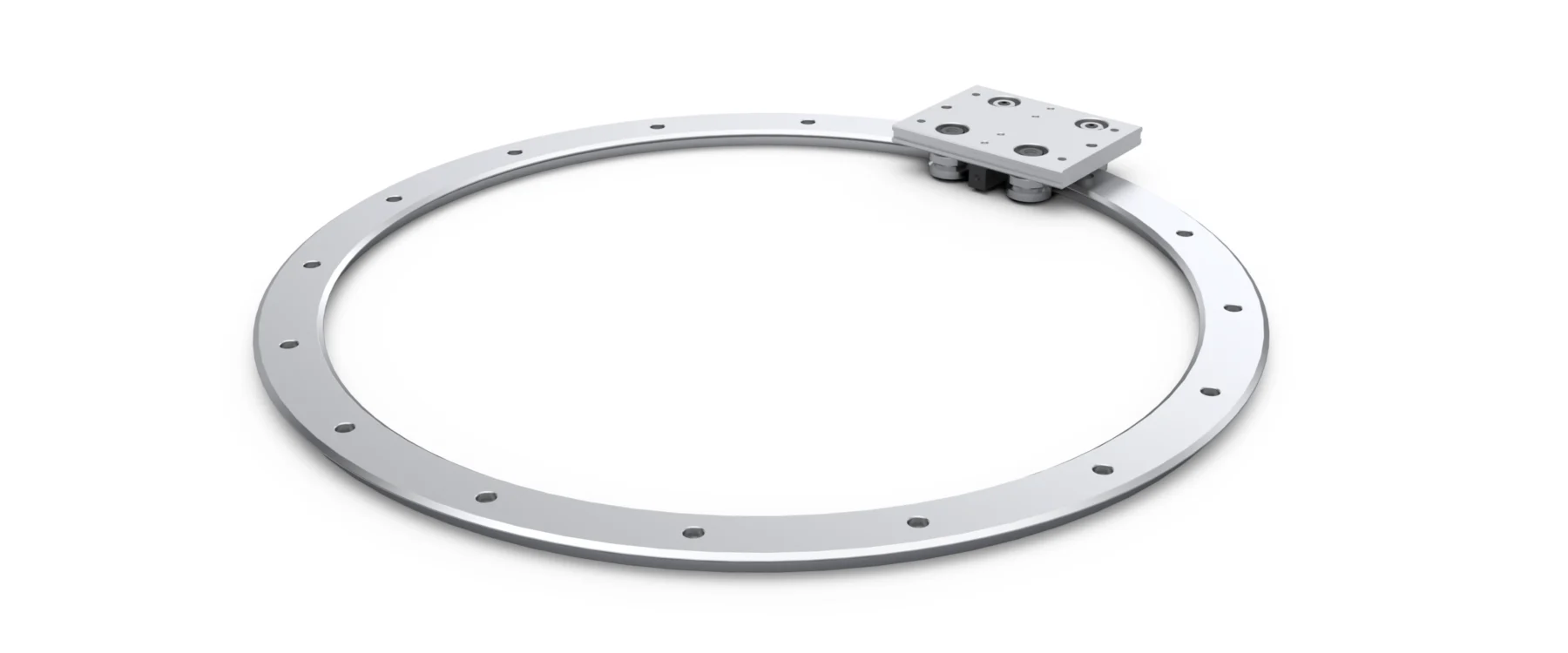

링과 링 세그먼트는 360°나 세그먼트 모션에서 정확한 원형 가이드를 제공함으로써 기존의 회전 링이나 턴테이블에 대한 효과적인 대안을 제공해준다.

HepcoMotion - PRT2 – 링 가이드 및 링 세그먼트
HepcoMotion - PRT2 – 링 가이드 및 링 세그먼트
HepcoMotion - PRT2 – 링 가이드 및 링 세그먼트
HepcoMotion - PRT2 – 링 가이드 및 링 세그먼트
HepcoMotion - PRT2 – 링 가이드 및 링 세그먼트
HepcoMotion - PRT2 – 링 가이드 및 링 세그먼트
HepcoMotion - PRT2 – 링 가이드 및 링 세그먼트
HepcoMotion - PRT2 – 링 가이드 및 링 세그먼트
HepcoMotion - PRT2 – 링 가이드 및 링 세그먼트
HepcoMotion - PRT2 – 링 가이드 및 링 세그먼트
HepcoMotion - PRT2 – 링 가이드 및 링 세그먼트
HepcoMotion - PRT2 – 링 가이드 및 링 세그먼트
로드(부하): 9.3kN 이상
고속: 5m/s 이상
낮은 유지보수
긴 시스템 수명
거친 작업환경에서도 원활한 작동 보장
저소음 및 부드러운 주행
셀프-정렬 시스템

링과 링 세그먼트는 360°나 세그먼트 모션에서 정확한 원형 가이드를 제공함으로써 기존의 회전 링이나 턴테이블에 대한 효과적인 대안을 제공해준다.

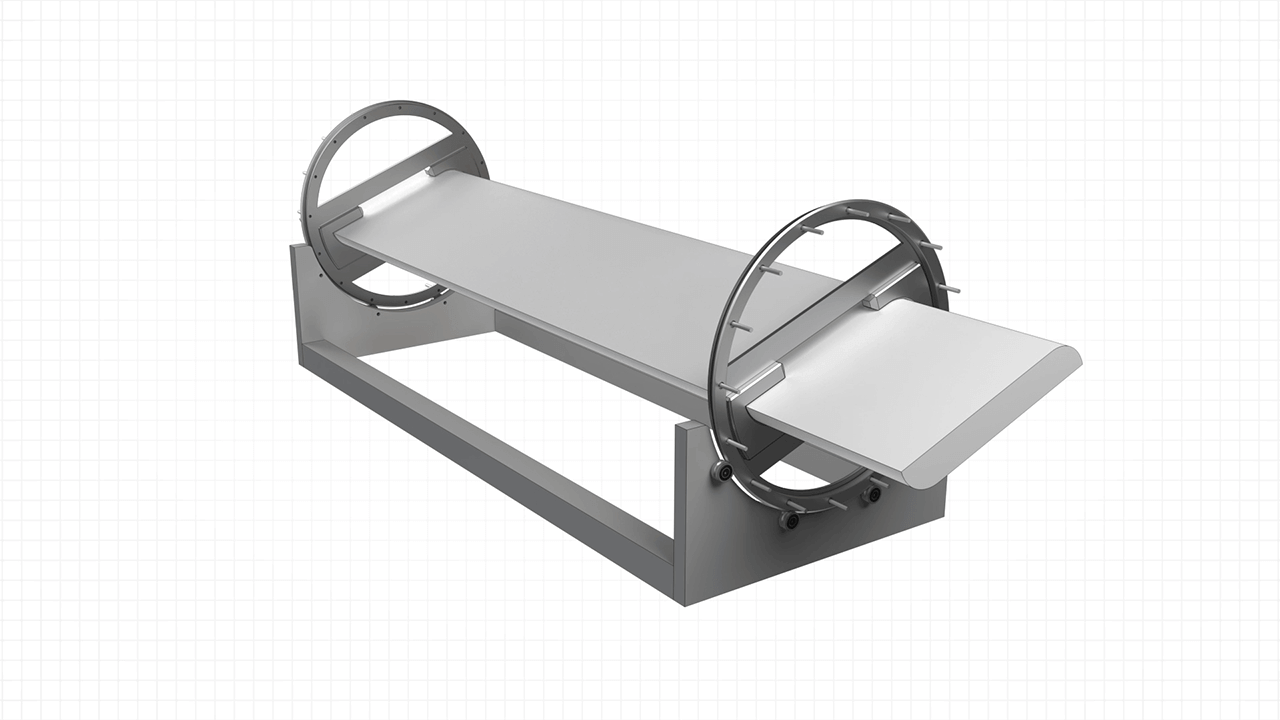

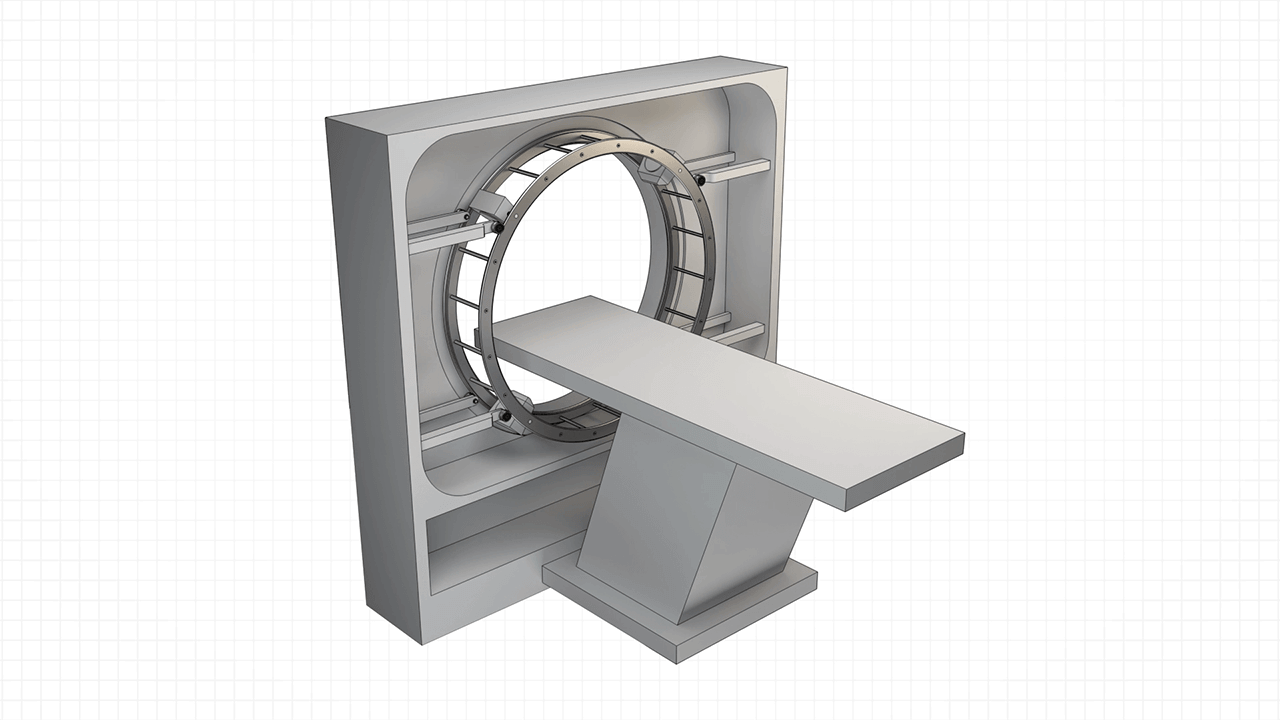

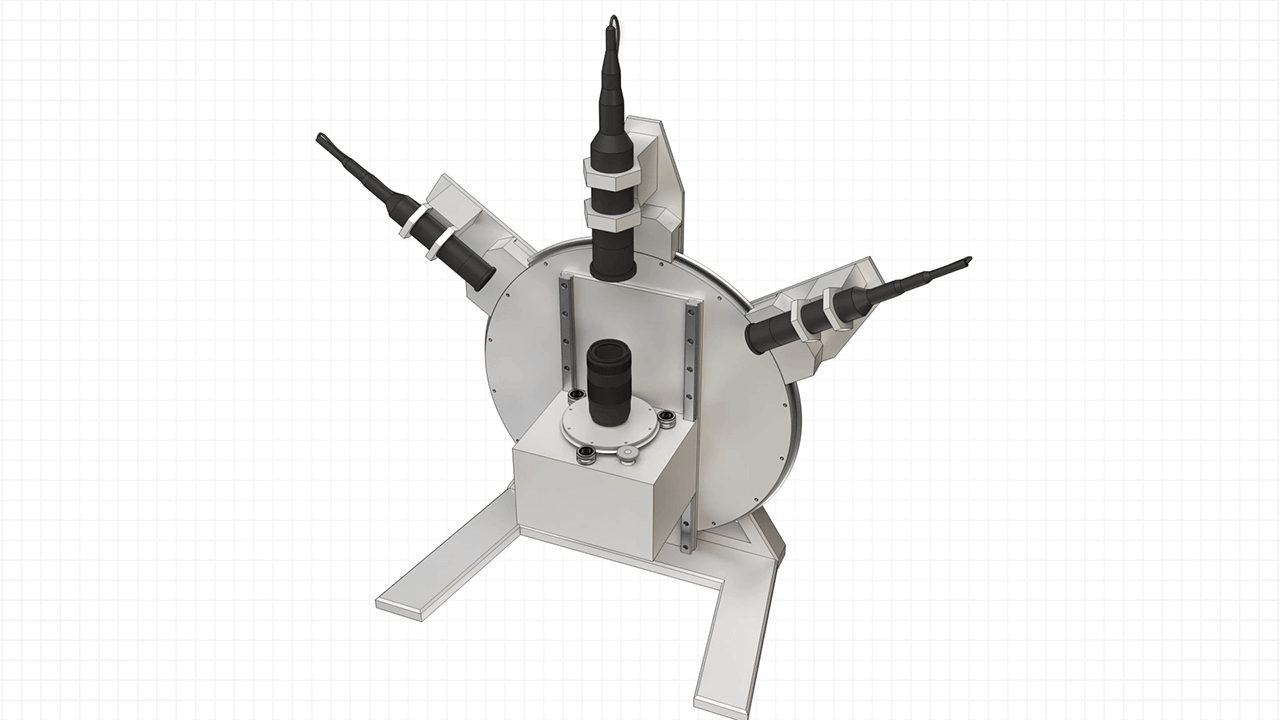

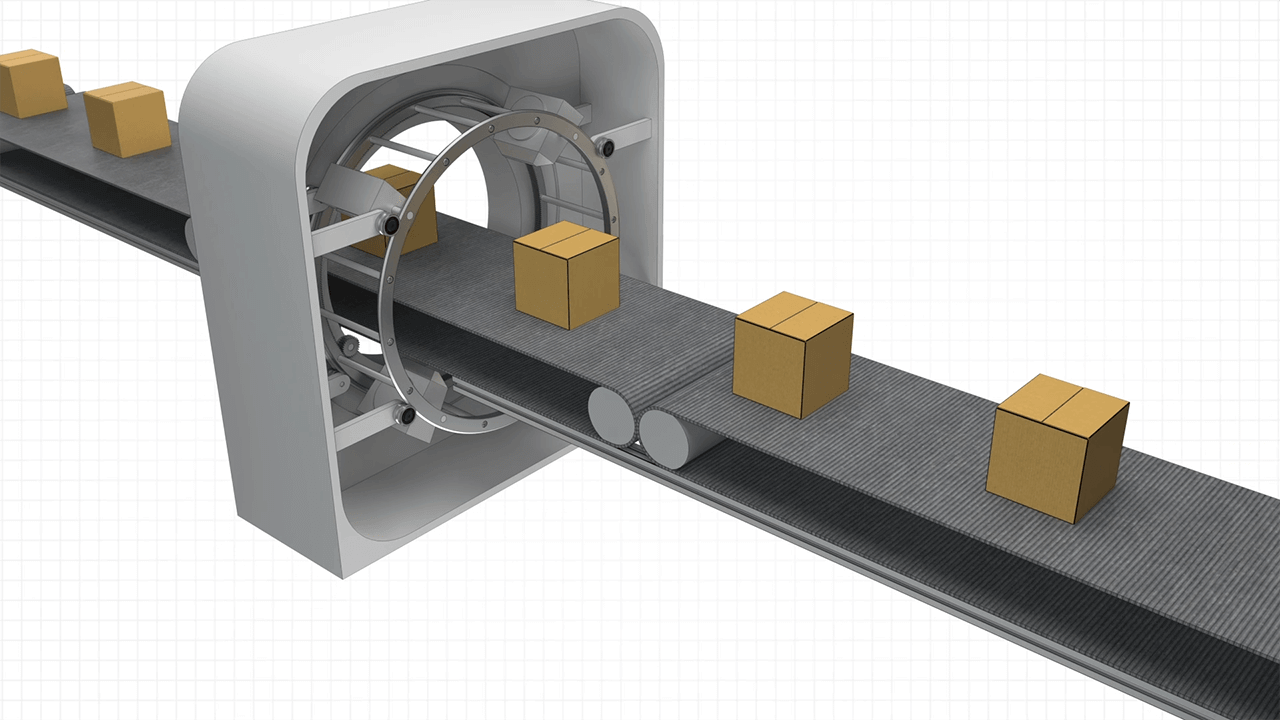

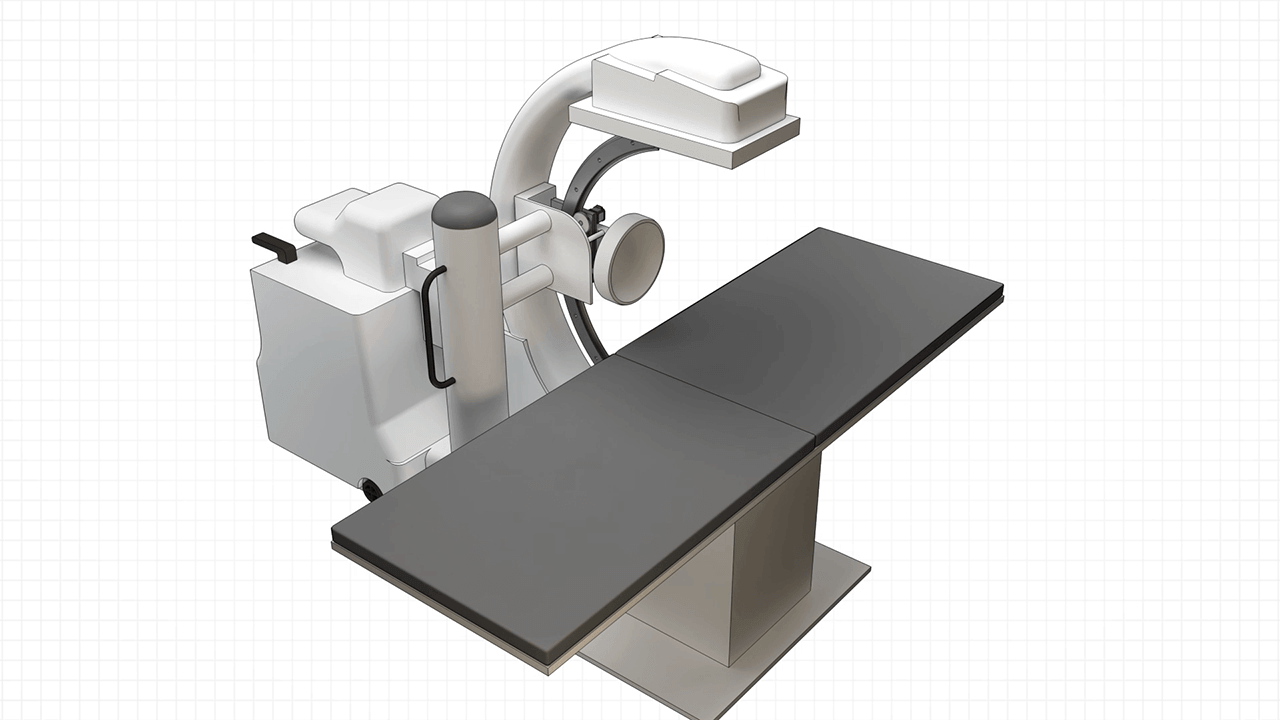

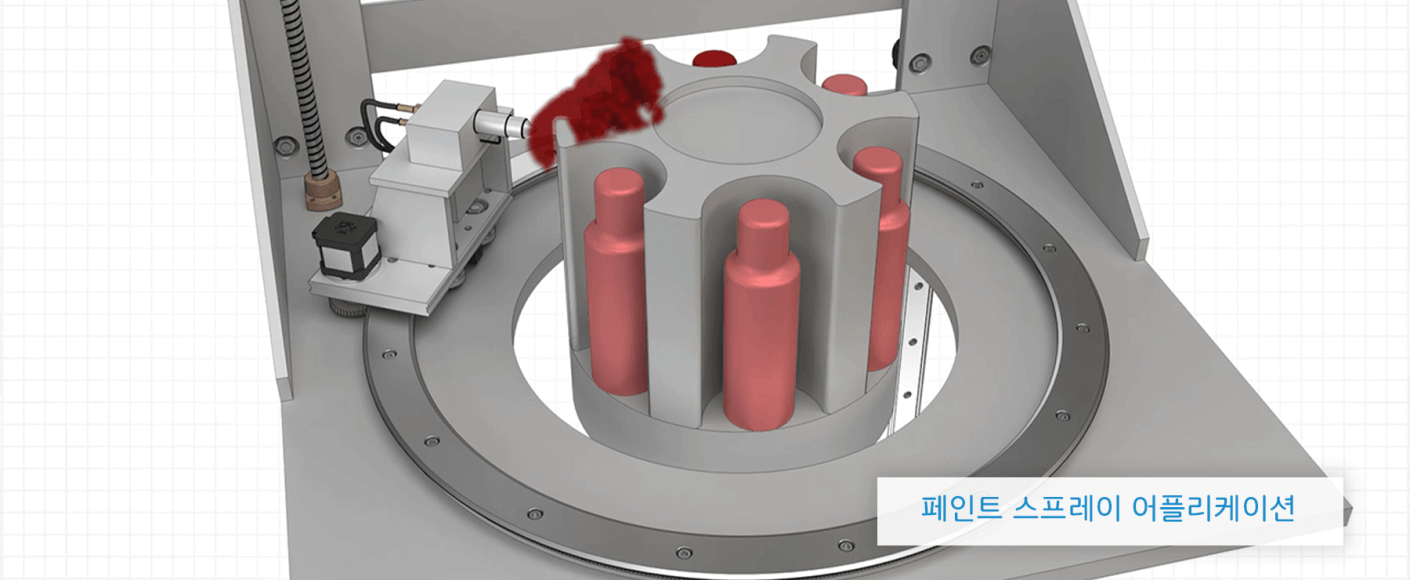

회전식 어플리케이션에 완벽 – 실린더나 파이프 검사장비, 스캐닝 기계 포함, 원형 기반의 정밀하면서도 정확한 가이드를 필요로 하는 각종 어플리케이션에 적용하기에 적합하다.

회전 링의 대안 – 준비사항이 많지 않고, 짧은 설치타임 및 최소한의 유지관리가 보장되어 PRT2는 전통적인 회전 링에 대한 뛰어난 대안이 되어준다.

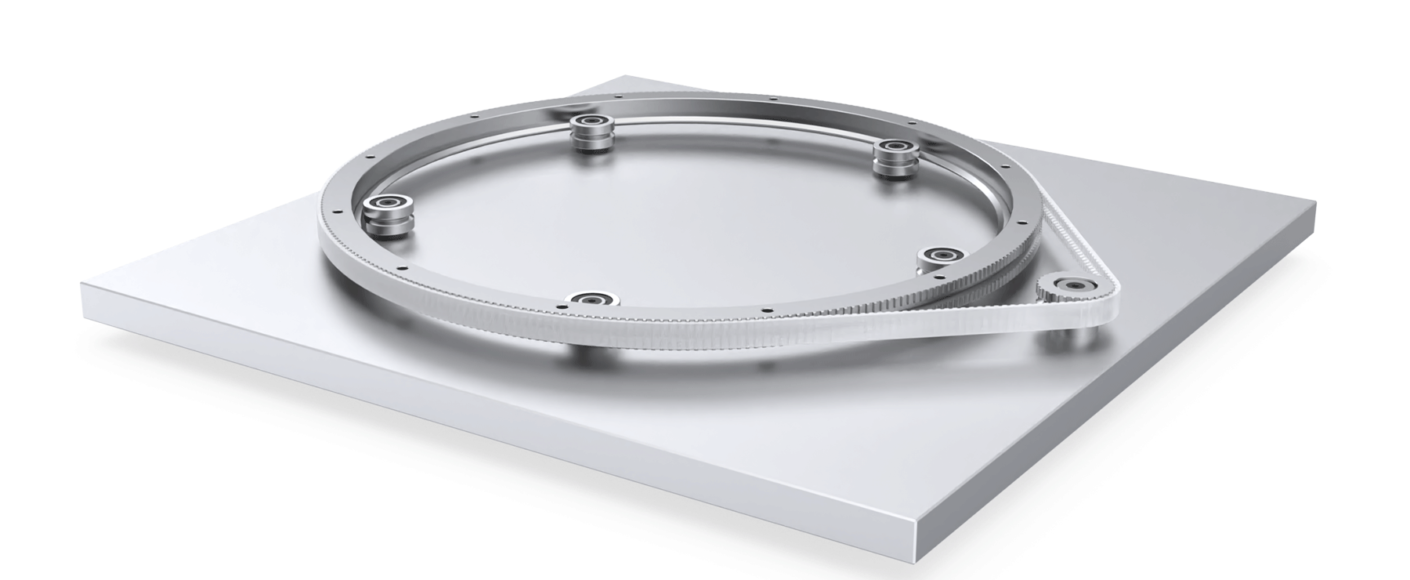

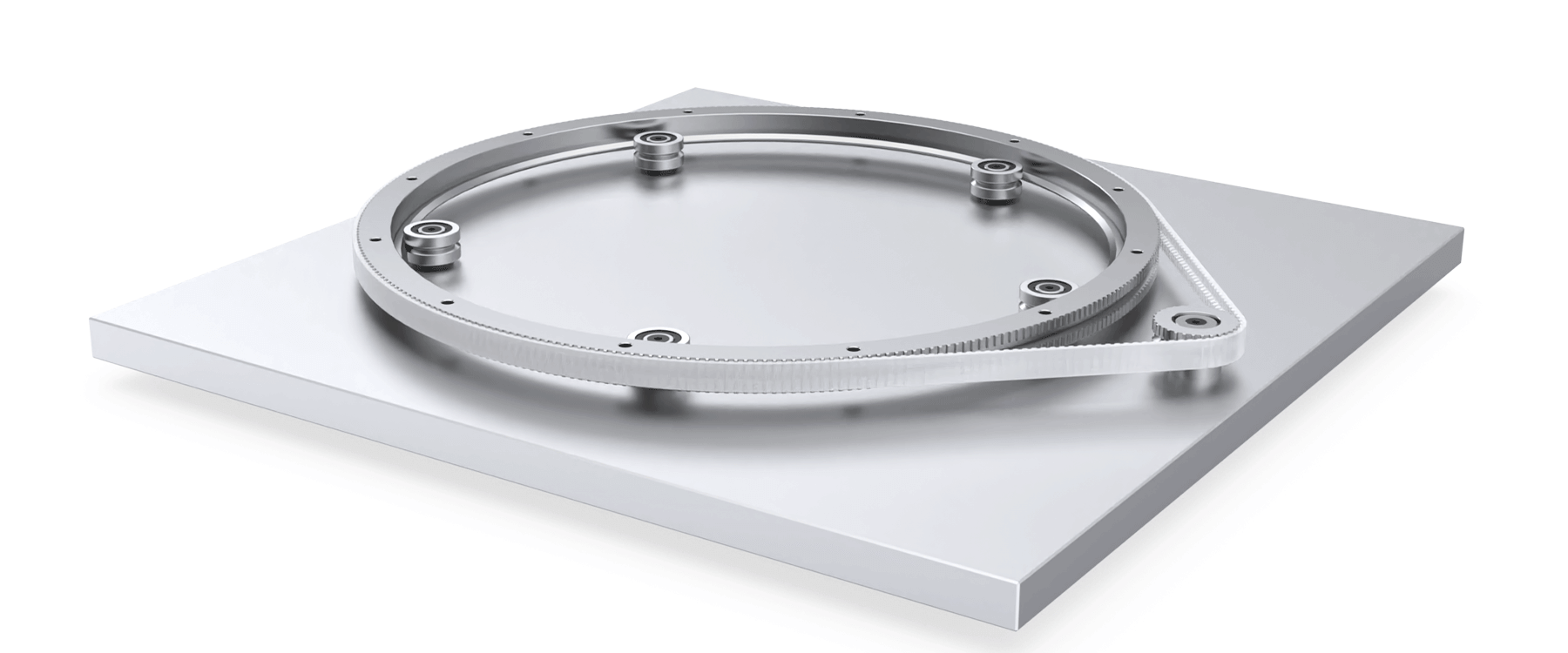

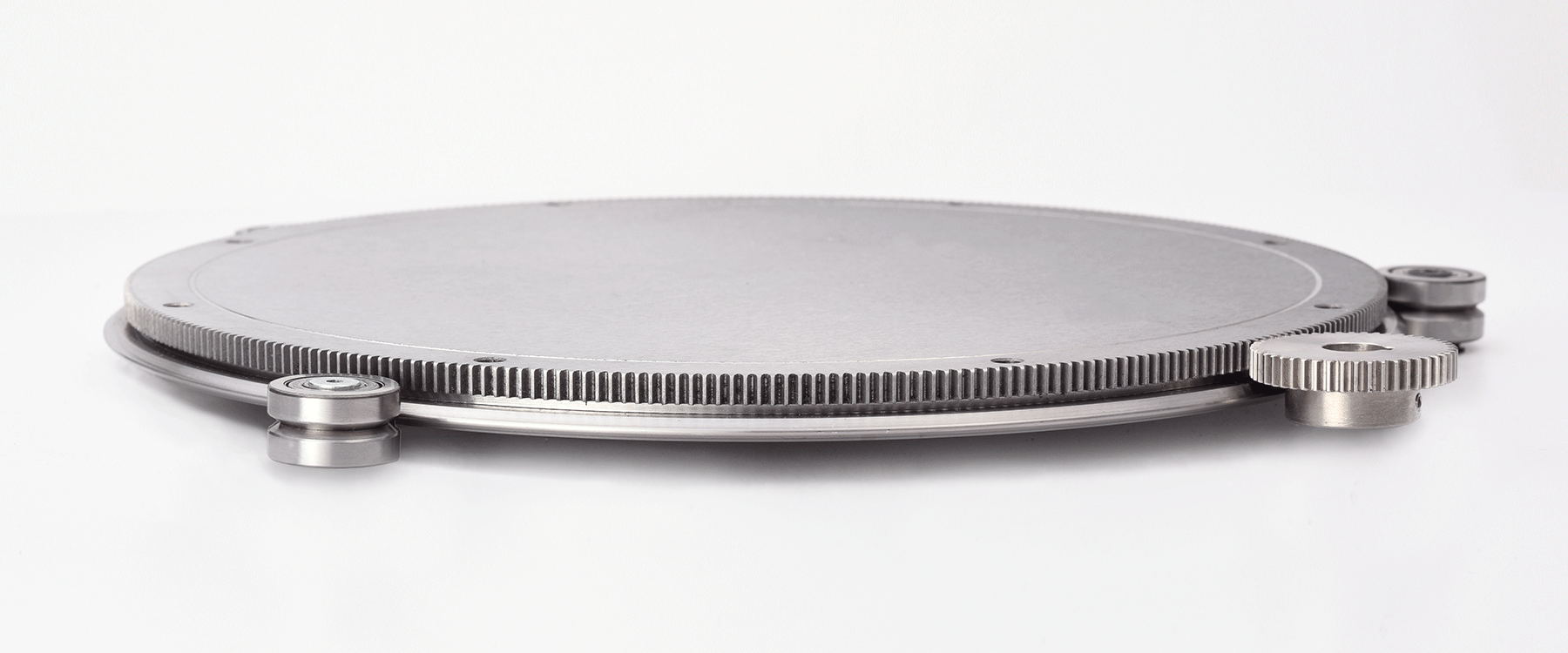

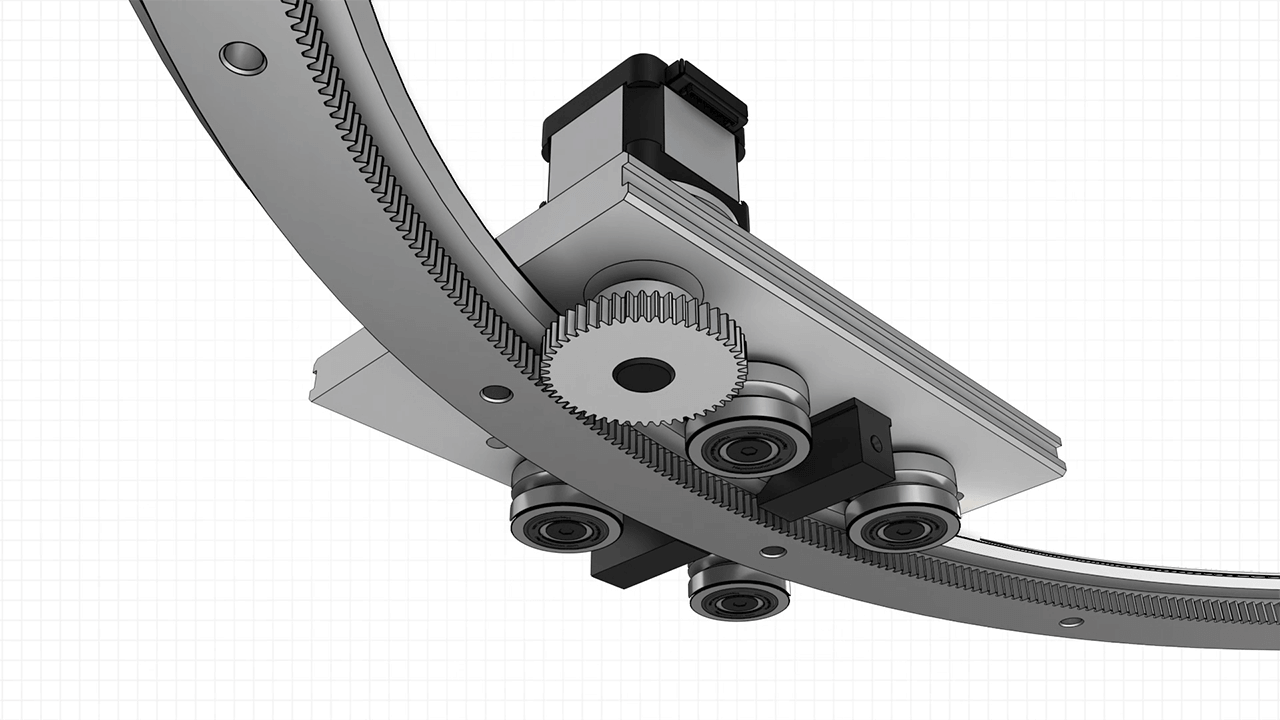

용이한 구동 – PRT2는 랙과 피니언 드라이브나 타이밍 벨트가 통합되어 있어, 기타 구동 부품을 추가하지 않아도 된다.

효율성 – Hepco의 V 베어링이 장착된 캐리지는 부드러운 주행이 가능하여 전통 방식의 회전 베어링 보다 더 적은 구동력으로도 우수한 작동이 보장된다.

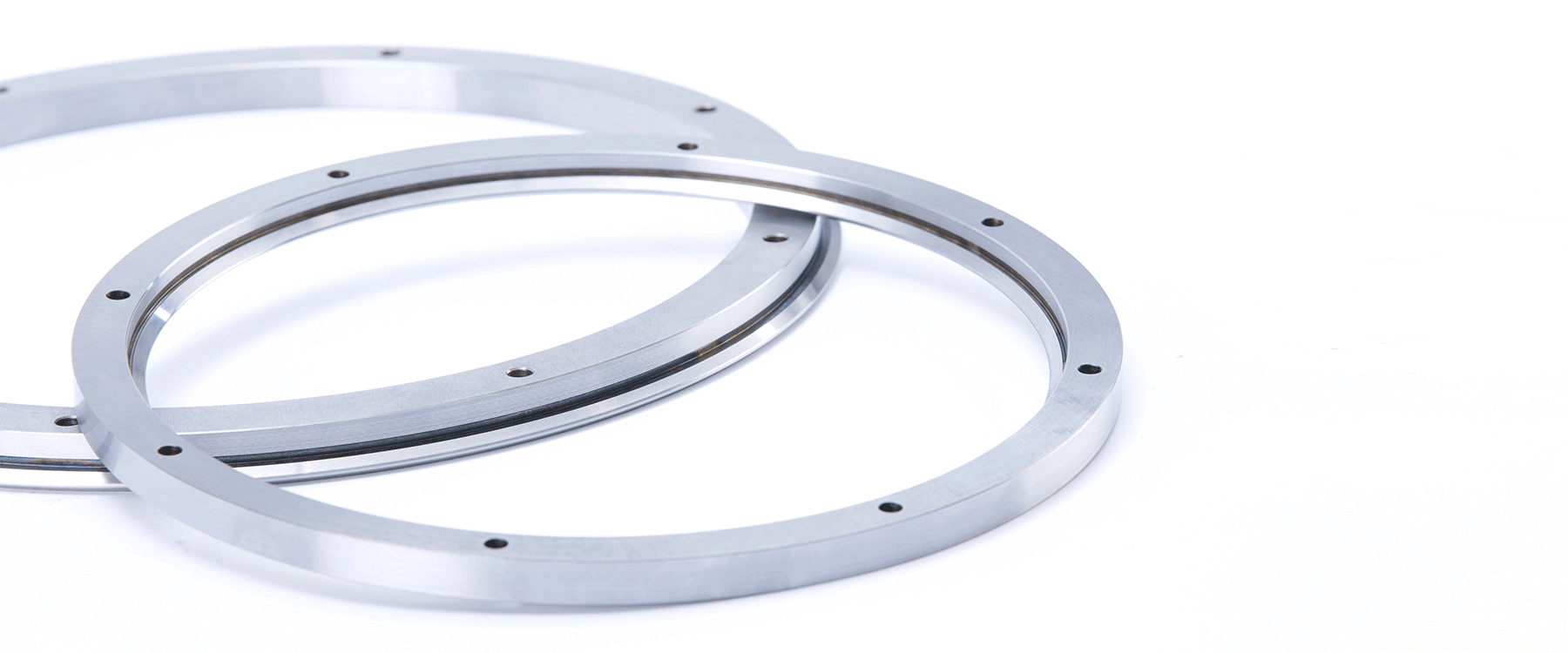

사이즈 제약이 없음 – 링의 직경은 93mm~1.8m까지는 표준사양으로 이용 가능하며, 이보다 더 큰 사이즈나 고객사양의 특수한 직경도 공급 가능하다.

작업환경의 제약이 없음 – 진공이나 극한 온도용 베어링 제품과 더불어 스테인리스 스틸 재질의 링도 표준품으로 이용 가능하다. V 가이드 기술이 가진 장점으로 인해, PRT2는 어떠한 까다로운 작업환경에서도 원활한 작동이 보장된다.

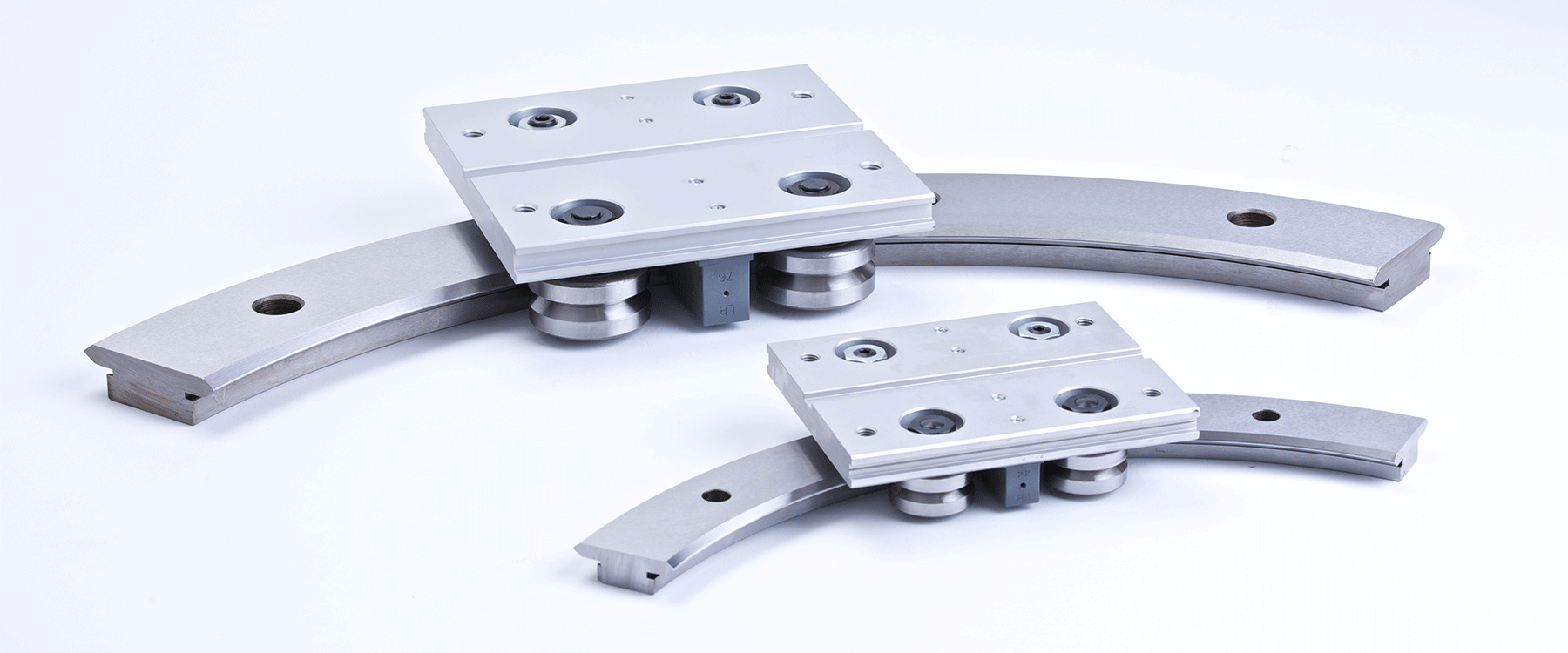

  • 두 개의 X, Y축 시스템을 구축할 필요 없이, 링 세그먼트를 통해 호(아크) 형태의 운동 가능
  • 어느 방향으로도 작동 가능한 링
  • 조정형 편심 베어링 덕분에 제로 플레이 및 특정 프리로드 설정 가능
  • V 에지 및 랙 가공 작업은 제품의 안쪽과 바깥쪽, 또는 양쪽 모두 이용 가능
  • 베어링은 내부 윤활 구조이며, 저마찰 주행을 위한 금속 쉴드 타입이나 이물질 침투 방지를 위한 니트릴 씰 타입으로 모두 이용 가능
  • 공구나 배선 케이블, 기타 서비스와 같은 추가 장비를 시스템 내부에 수용할 수 있어 기계의 설치공간을 절약해준다.
  • 특수 식품 윤활유 및 고온용 그리스 모두 이용 가능
  • Hepco는 큰 직경의 링 가이드 및 세그먼트와 트랙 시스템을 두루 갖추고 있어, 고객이 원하는 크기대로 모두 맞춤 제작 가능하다.

베어링 크기 및 부하 용량

이 도표는 적용 유형별로 사용가능한 베어링의 크기 및 부하 용량에 대한 기본적인 정보를 제공합니다.

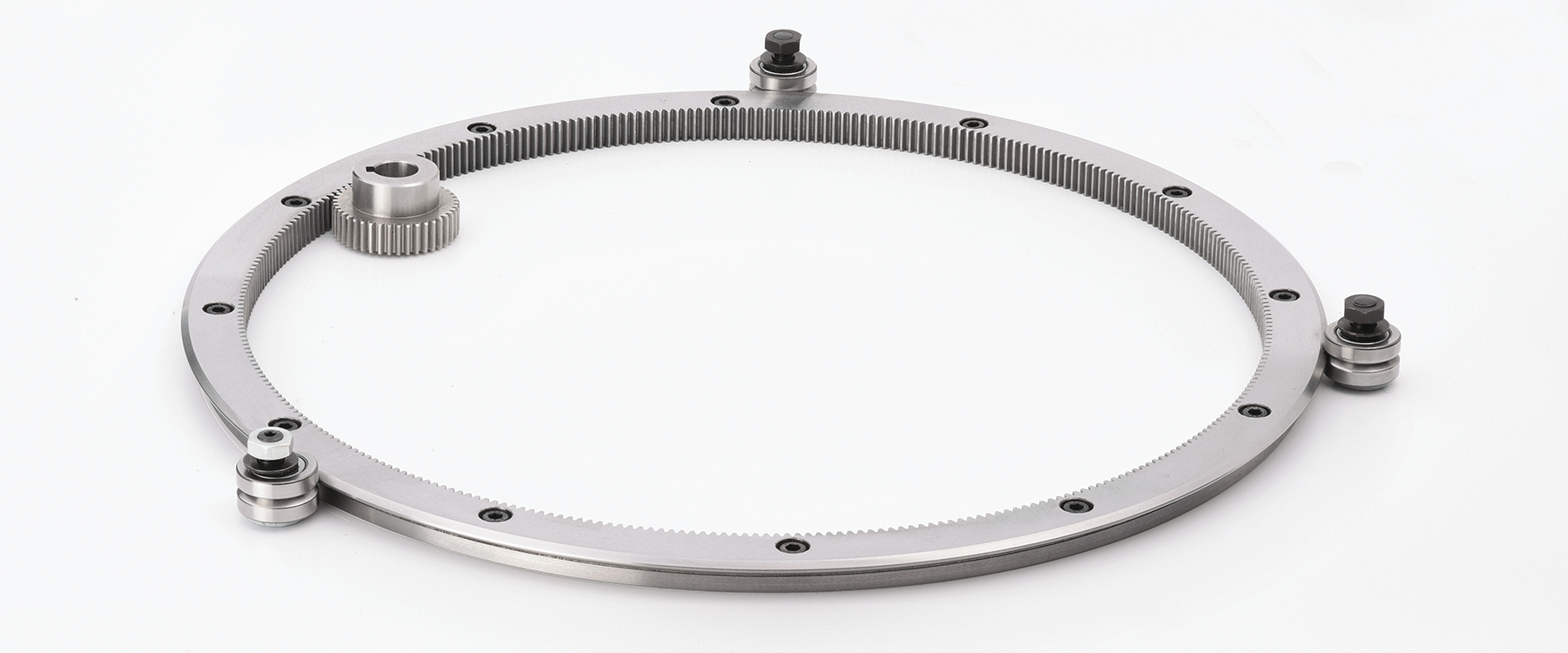

Ring Gear Inside with Pinion
