HepcoMotion의 주력제품인 GV3가 석유 및 가스 산업에서 파이프 측정 장비에 쓰인 사례

HepcoMotion - HepcoMotion의 주력제품인 GV3가 석유 및 가스 산업에서 파이프 측정 장비에 쓰인 사례
HepcoMotion - HepcoMotion의 주력제품인 GV3가 석유 및 가스 산업에서 파이프 측정 장비에 쓰인 사례

Optical Metrology Services는 오가(Auga)라는 혁신적인 용접검사 장비를 설계한 뒤, 이 장비에 직선운동 시스템을 도입하기 위해 HepcoMotion을 선택했습니다.

세계시장에서 정밀 검사 및 측정 서비스를 제공하는 Optical Metrology Services (OMS)는 뛰어난 엔지니어링 기술력으로 항공우주 산업, 토목 공항, 석유 및 가스 산업에서 선두적인 역할을 하고 있는 기업입니다. 시간적 지연 및 실패가 엄청난 경제적 손실을 가져오는 석유 및 가스 파이프라인 산업에서 기업들은 리스크를 줄이기 위해 더 많은 노력을 하고 있으며 OMS와 같은 기업에 도움을 받으려 하고 있습니다. OMS는 퍼포먼스의 극대화 및 리스크의 최소화를 위한 사업을 기한 내에 완수하도록 하는 솔루션을 제공하여 결과적으로 고객의 비용을 절감시켜 주고 있습니다.

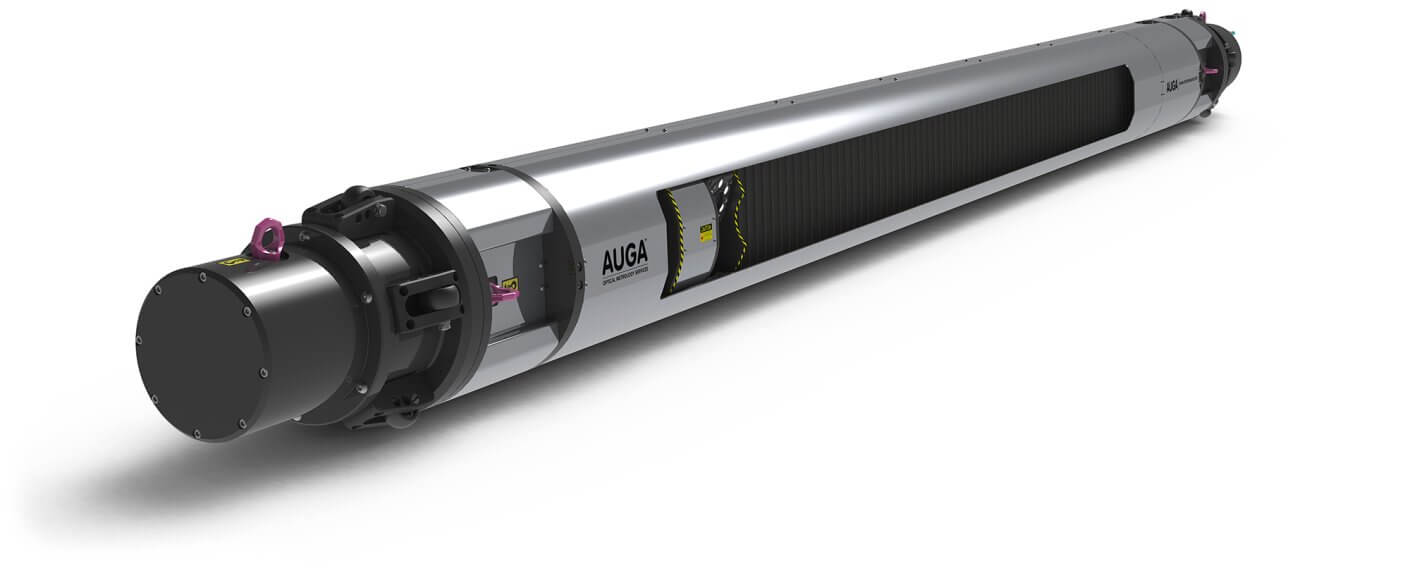

OMS의 최신 도구인 OMS 오가(Auga)는 파이프의 내부 둘레 용접의 상태를 측정하고 검사하기 위해 개발된 내부 용접 검사 장비입니다. Auga는 내부 라인업 클램프(ILUC)에 바로 연결해 최상의 정확도를 제공합니다. Auga는 오목한 형태나 균열상태, 용접홈이나 융합부족 등 용접 상태의 다양한 특징을 측정하고 보고하는데 사용될 수 있습니다. 한시간 까지 소요될 수 있는 전통적인 용접 검사 과정에 비교해 Auga는 2분도 되지 않는 시간 안에 모든 필요한 정보를 수집하기 때문에 시간을 절약하고 신속하게 용접 결합을 확인하고 대처할 수 있습니다.

Auga에는 카메라와 레이저가 설치되어 있어 20초내에 용접상태를 3D 360도 이미지로 촬영합니다. 카메라와 레이저를 용접 상태 검사에 필요한 곳에 위치하기 위해서는 슬라이드와 캐리지가 필요한데 이때 GV3가 그 역할을 하게 됩니다. 카메라와 레이저는 파이프 내부에서 앞뒤로 부드럽게 움직여야 합니다. GV3는 정밀 표면이동 움직임이 가능해 낮은 마찰력과 높은 정확도를 제공하여 카메라가 부드럽게 촬영을 할 수 있도록 해줍니다.

HepcoMotion - HepcoMotion의 주력제품인 GV3가 석유 및 가스 산업에서 파이프 측정 장비에 쓰인 사례

GV3는 스페이서 슬라이드와 랙, 그리고 Hepco의 맞춤핀이 사용되어 Auga내에 간단하고 빠르게 장착됩니다. GV3 유지보수가 필요 없습니다. 이는 시간 절약이 장점인Auga에 매우 중요합니다. 일반적으로 리니어 가이드는 자주 윤활이 필요하기 때문에, 장비를 일시적으로 멈추어야 하고 비용이 들고 번거로운 다운타임이 생기게 됩니다. 하지만 밀폐형으로 장착된 GV3의 경우, 윤활이 필요하지 않으며 고장 없이 오랜 수명을 보장합니다. Hepco의 유명한V 가이드 기술을 탑재한 GV3는 열악한 해양 엔지니어링 환경에서도 탁월한 성능을 보여줍니다. 또한, 자가세척 기능으로 슬라이드웨이의 이물질을 스스로 제거하여 필연적으로 이물질이 많은 용접 환경에서 일하는 OMS에게는 최고의 솔루션이 될 수 있습니다.

“우리가 HepcoMotion을 선택한 이유는 이미 Hepco의 제품은 테스트와 증명을 거쳤기 때문입니다. GV3는 Auga의 척추로서 인간이 작업할 수 없는 밀폐된 공간에서 용접 검사를 위해 필요한 강인함과 견고함을 가지고 있는 훌륭한 장비입니다.”

Jack Parlane선임 설계엔지니어는

GV3 시스템의 유연성 역시 OMS에게는 매우 중요합니다. 다양한 크기의 슬라이드와 베어링을 조합하 수 있어 적용 공간과 부하 조건에 맞는 설정이 가능합니다. 또 GV3는 다양한 넓이의 슬라이드를 제공하여 주어진 공간에서 최적의 설비를 구축할 수 있도록 해줍니다.
