고속 레이저 제판 어플리케이션

HepcoMotion - 고속 레이저 제판 어플리케이션

고속의 정밀한 인쇄 장비를 제작하는 이 프랑스 고객은 고속에서 칩 카드에 레이저 제판을 하는어플리케이션의 잠재적인 어려움에 직면하게 되었습니다.

카드를 작업 위치에 이송시키는 이송시스템은 비윤활 상태여야 하며, 한 시간당 최대 6,000개의 카드를 작업해야 하므로, 이러한 조건을 가볍게 해결해 줄 수 있는 솔루션은 그다지 많지 않은 게 사실입니다. 하지만, 고속에서의 카드 제판 작업을 가능하게 해주기 위한 부드럽고도 진동이 없는 운동을 제공해 줄 수 있는 단 하나의 시스템이 있었으니, 그것은 바로 HepcoMotion의 PRT2 제품이었습니다.

해결책

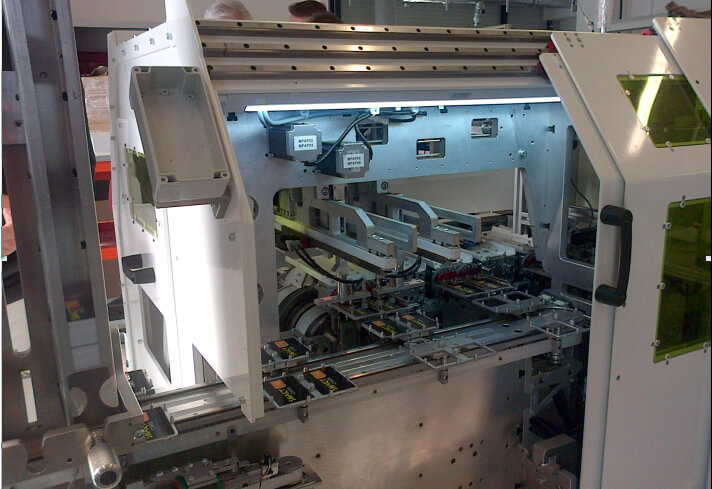

직선 구간은 1.1미터이며, 반환 가이드를 위해 각 끝 부분에는 세그먼트가 부착된 타원형 모양의트랙 시스템을 제공하였습니다. 각각 0.2kg의 하중을 나르는 캐리지 20개가 연결되어 있어 1.5m/s 이상의 속도로 회로를 따라 계속적으로 구동이 되는 시스템입니다. PRT2 제품 중에서 미니어처 타입의 트랙 시스템을 선택하여, 공간상의 문제를 해결했을 뿐만 아니라, TNMS12 시스템을 사용하여 비윤활 작업조건에서 오랜 수명을 갖기 위해 필수적이라 할 수 있는 정교한 예압 셋팅을 가능하게 해주는 4개의 정밀한 미니어처 베어링을 각 캐리지에 장착해 주었습니다.

HepcoMotion - 고속 레이저 제판 어플리케이션

제공품목

TNMS12 B1156 – 2개, TR12-93-180도– 2개, FCC12-93 캐리지 – 20개

결과

한 시간당 6천개의 카드를 불량품 없이 처리할 수 있는 매우 효율적인 기계를 공급하게 되었습니다. 이러한 작업은 캐리지 플레이가 없이 매우 부드러운 주행이 가능한 경우에서만 실현되는데,이러한 특징들은 우리 PRT2 시스템이 가진 일반적인 장점이라고 할 수 있습니다. 시스템을 비윤활 상태로 운동시켜야 하는 것은 특히나 어려운 작업이었지만, 이는 가벼운 예압 상태로 셋팅을해 둔 20개의 캐리지와, 타이트한 공차의 정밀 연마급 트랙을 사용할 경우, 쉽게 해결할 수 있는문제였습니다.
