거친 환경의 X Z 갠트리 시스템

HepcoMotion - 거친 환경의 X Z 갠트리 시스템

절연제품을 생산하는 큰 규모의 제조업체인 이 고객은, 50m 길이의 컨베이어로부터 여러 주입 공정들에다 금형툴을 포지셔닝 시켜야 하는 작업을 매우 거친 작업환경 속에서 해야만 했습니다.

대부분의 리니어 시스템들은 기계 외부에 내려앉거나 속으로 침투하는 미세한 섬유로 뒤덮힌 대 기 오염으로 오랫동안 버틸 수 없는 환경이었습니다. 따라서 이러한 열악한 작업 환경 속에서도 오랜 수명이 보장되는 시스템이 절대적으로 필요한 상황이었습니다. 본 어플리케이션은 컨베이어 에서 주입기계로 금형툴을 이송시켜줄 10m짜리 X축과 2.5m짜리 Z축이 각각 필요한 상태였으며, 금형을 주입 노즐아래 놓이도록 하는데 필요한 2.7m의 이동거리의 XY 테이블이 요구되었습니다.

해결책

HepcoMotion - 거친 환경의 X Z 갠트리 시스템

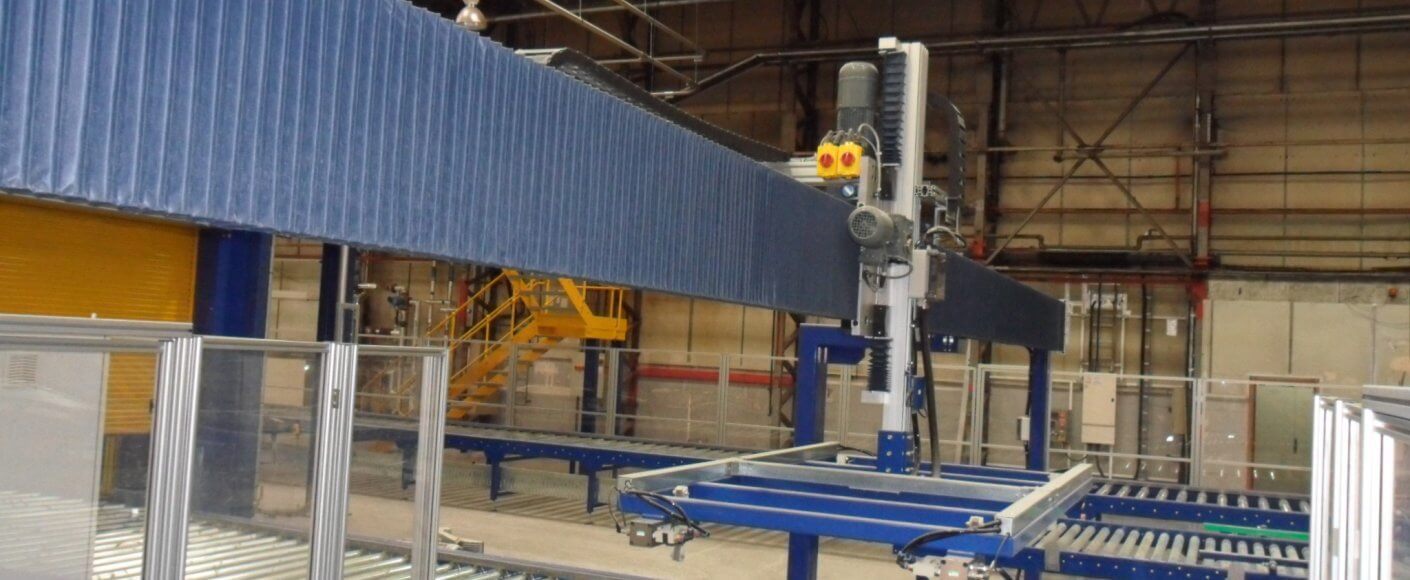

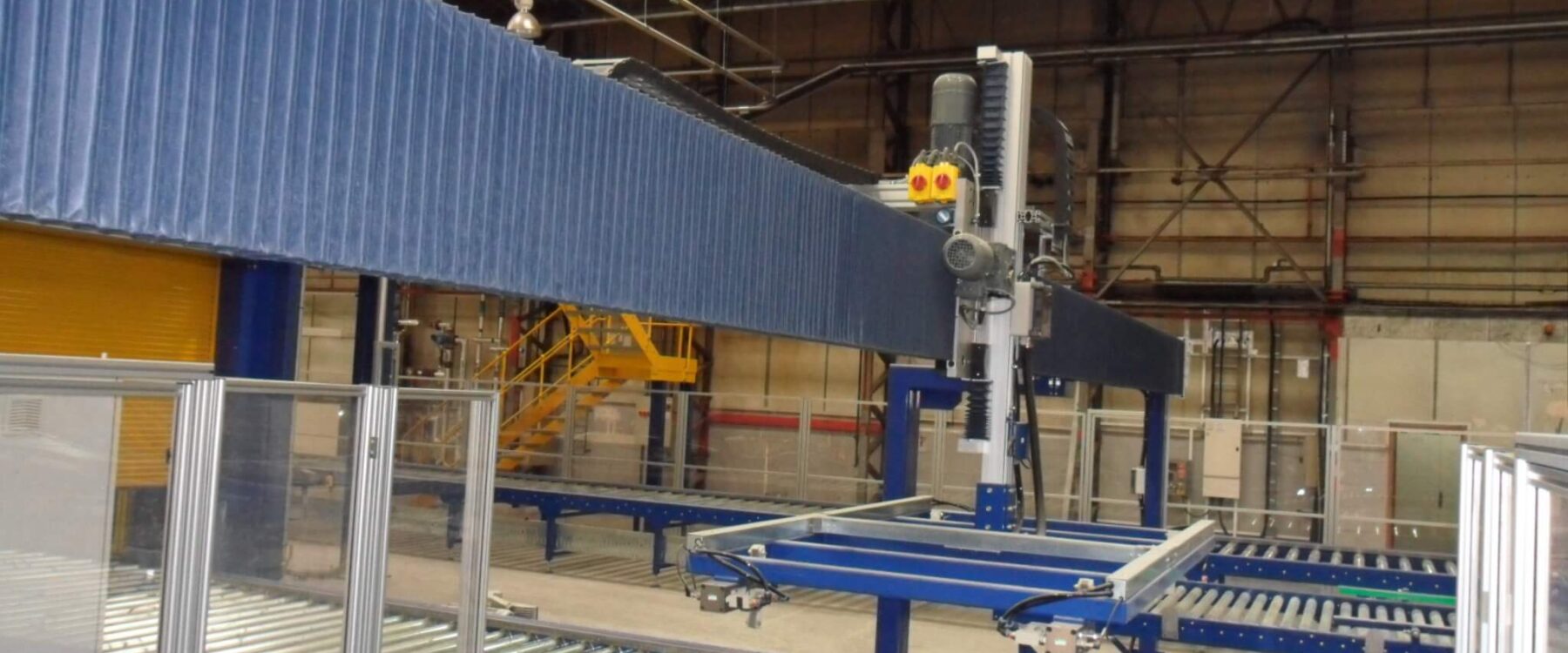

10.6m 길이의 중하중 빔과 표준 랙 구동 캐리지를 조합하여 주변 여건들에 영향을 받지 않는이상적인 해결책으로 제공된 Z축을 바로 장착할 수 있게 해주었습니다. 이 두 축들은 슬라이드상의 이물질을 없애주고 베어링을 보호해주는 캡 와이퍼만을 사용하여 제 기능을 할 수 있습니다. XY 테이블 모두를 구동해주는 벨트 구동 시스템은 가장 많은 오염이 발생하는 구간이므로 커버를 씌워 보호해 주었습니다.

제공품목

X-Z 갠트리

X-축
하나는 랙에, 하나는 25 규격의 슬라이드에 장착된 10,600mm 길이의 33 규격 HD 빔. 표준 X-Z
랙 구동 캐리지 조립품에 기어박스 장착하여 공급. 두 기어박스 모두에 고객의 서보 모터 장착을
위한 어댑터 플레이트 제공.

Z-축
하나는 랙에, 하나는 25 규격의 슬라이드에 장착된 2500mm 길이의 25 규격 콤팩트 타입 HD 빔.
빔 조립품은 X-Z 조립품에 장착하여 공급. 축과 함께 커버 및 케이블 체인도 공급.

Y-축
길이가 2700mm이며 규격이 95인 HDLS 유닛 한 대로, 여기에는 어댑터 플레이트가 달린 기어박
스가 장착된 채로 공급됨. 고객의 종속 유닛도 장착 가능. 두 축 모두 커버 및 케이블 체인이 함
께 공급됨.

X-축
길이가 2700mm이며, 규격이 95인 두 개의 HDLS 빔. 하나에는 기어박스 및 어댑터 플레이트가
장착되며, 두 번째 유닛은 연결 샤프트를 통해 구동이 됨. 두 유닛 모두 Y축 장착을 위해 연장된
캐리지가 함께 제공됨.

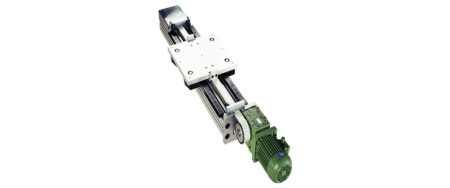

HDLS Heavy Duty Linear Actuator

결과

거친 작업환경 속에서도 시스템의 무난한 작동여부에 대해 더 이상 걱정할 필요 없이 생산성이향상되었습니다. 별도의 유지보수 작업의 필요 없이 더 오랜 작업 수명이 가능해진 매우 효과적인 해결책임이 증명되었습니다.
