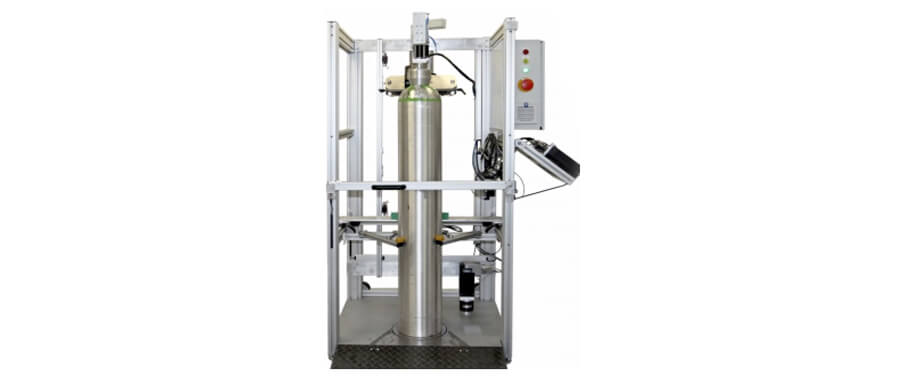

가스병 제조업체인 이 고객은 병의 바깥쪽 통에 직접 니들(바늘)로 인쇄하여 각 병을 구별할 수있는 특수 목적의 라벨링 기계를 필요로 하였습니다.

가장 중요한 조건은 높은 수준의 인쇄품질이 유지될 수 있도록 한결같이 부드러운 속도에서 병을 회전시켜주어야 하는 것이었습니다.  또한, 200kg의 병을 바닥에서 로딩해야 하므로, 특수한 리프팅 장비를 별도로 사용하지 않기 위해서는 가능한 낮게 베이스의 총 높이를 유지하는 것이 매우 중요한 과제였습니다.

HepcoMotion - 가스병 라벨링

과제

가스병 제조업체인 이 고객은 병의 바깥쪽 통에 직접 니들(바늘)로 인쇄하여 각 병을 구별할 수있는 특수 목적의 라벨링 기계를 필요로 하였습니다. 가장 중요한 조건은 높은 수준의 인쇄품질이 유지될 수 있도록 한결같이 부드러운 속도에서 병을 회전시켜주어야 하는 것이었습니다.  또한, 200kg의 병을 바닥에서 로딩해야 하므로, 특수한 리프팅 장비를 별도로 사용하지 않기 위해서는 가능한 낮게 베이스의 총 높이를 유지하는 것이 매우 중요한 과제였습니다.

해결책

베이스에 RIS 285 타이밍 벨트 링을 장착하였으며, 병을 장착하기 위한 로케이션 링도 함께 제공하였습니다. 타이밍 벨트 링을 선택한 이유는, “끊김 없는 모션”이 가능하도록 링을 일정하고 부드럽게 회전시켜줄 수 있기 때문입니다. 200kg의 하중을 지지하기 위해, 링 하나마다 25 사이즈의복열 V 베어링을 4개씩 사용하였습니다. 복열 버전은 유사한 어플리케이션이지만 하중이 더 가벼운 곳에 주로 사용되는 트윈 V 베어링보다 훨씬 더 강력합니다. 전체 시스템은 베이스에 장착이되며, 베이스 높이는 45mm로 작업자가 작은 경사대만을 사용하여 수동으로 로딩할 수 있게 했습니다.

제공품목

RIS285 TB 타이밍 벨트 링 – 1개, TPAT5VK6T40 타이밍 풀리 – 1개, 16AT5VKS 타이밍 벨트 – 1개, RSJ25CDR – 2개, RSJ25DEDR V 베어링 – 2개.

PRT2의 표준 제품만을 사용하여 조용하면서도 부드러운 회전 운동을 이뤄낼 수 있었습니다. 인쇄품질은 더 나아졌으며, 병의 생산 처리량은 맞춤형 라벨링 기계의 도입으로 인해 훨씬 더 빨라졌습니다.
