Industrial Automation & Controls (IAC)는 자동화를 통해 건강 및 안전상의 위험을 줄이고

HepcoMotion - Industrial Automation & Controls (IAC)는 자동화를 통해 건강 및 안전상의 위험을 줄이고

Industrial Automation & Controls (IAC)는 사우스 웨일즈에 소재한 대형 전지 통합 및 자동화 회사로 제조산업에 솔루션을 제공하는 기업입니다. IAC의 고객들은 폴리머 빌렛을 조작하기 위한 솔루션을 필요로 합니다. 빌렛은 하나의 무게가 10kg에 달하고 경화 오븐에서 나오면 온도가 150°C나 됩니다. 이전에는 작업자가 직접 폴리머 빌렛을 수작업으로 운반해야 했습니다. 하지만 높은 온도로 인해 건강 및 안전상의 위험성이 높아 작업 자동화를 도입해야 한다는 결정이 내려졌습니다.

작업을 보면, 우선, 빌렛을 오븐에서 꺼낸 뒤, 5개씩 쌓은 후, 갠트리 시스템으로 조작하여 포장 컨테이너에 실어야 하는데, 이 때 빌렛을 실은 포장 컨테이너의 총 무게는 50kg가 됩니다. 하지만 IAC는 빌렛을 잡아주는 기구(툴링)를 위해 추가로100kg를 더 감당할 수 있는 솔루션을 필요로 했습니다.

또한 SEW 기어 모터 설치를 원하기 때문에 이 점 또한 충족시킬 수 있는 솔루션이어야 합니다. 하지만 이는 쉽게 해결이 될 수 있는 내용이 아니었으므로, 이러한 내용을 충족시켜주기 위해 IAC는 맞춤형 인터페이스를 가진 제품이 필요했습니다.

또한, 이 공정의 사이클 타임이 45초였으므로, 고객은 이 시간을 줄여줄 수 있는 솔루션도 시급한 상황이었습니다.

HepcoMotion - Industrial Automation & Controls (IAC)는 자동화를 통해 건강 및 안전상의 위험을 줄이고

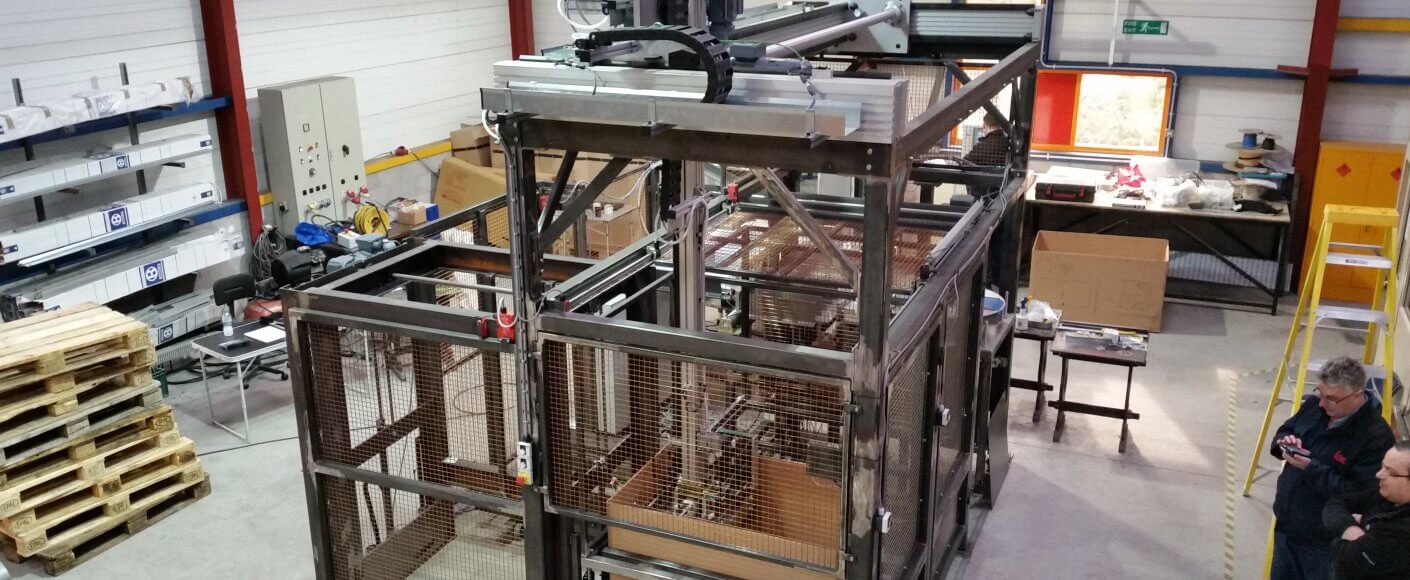

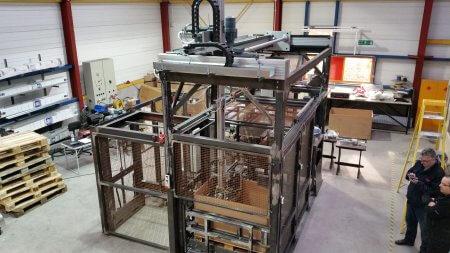

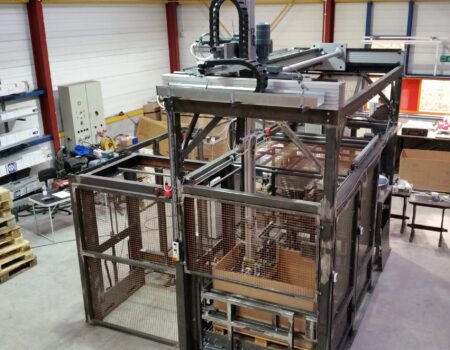

고객의 요구를 충족시키기 위해서 HepcoMotion은 x-축 스트로크 1100mm, Y-축 스트로크 2800mm와 Z-축 스트로크 1500mm를 제공하는 랙 구동HDS2 X-Y-Z 갠트리 솔루션을 구축했습니다. 총 탑재하중이 150kg이기에, 수평 X와 Y-축에는 MOD 2.5 랙이 사용되었고, 수직 Z-축에는 고성능MOD 3.0 랙이 사용되었습니다. 시스템은 SEW 기어 모터를 장착할 수 있게 케이블 체인과 맞춤형 드라이브 플렌지를 제공했습니다.

Scope of Supply

X-Y-Z 픽 앤 플레이스 (pick and place) 갠트리 시스템은 다음으로 구성되어 있습니다.

X-축
싱글 엣지 HD 슬라이드들이 장착된 2100mm 길이의 HB25 알루미늄 빔 2개. 각 빔상의 한쪽 슬라이드는 MOD 2.5의 랙 옵션 장착. 하나의 빔에는 V 슬라이드 장착. 반대편에는 손쉬운 셋팅을 도와주는 플랫트랙 설치. 64mm 베어링/58mm 트랙 롤러와 캡와이퍼, 자동 윤활 장치 및 SEW WAF37 기어모터용 특수 드라이브 플랜지로 각 레일에 장착된 캐리지. X-축 드라이브들 연결을 위한 연결용 샤프트 키트.

Y-축
싱글 엣지 HD 슬라이드들이 장착된 4000mm길이의HB25 알루미늄 빔으로, 하나의 슬라이드에는 MOD 2.5의 랙 옵션 장착.

Y-축에는 95mm 베어링, Z-축에는 64mm 베어링을 사용하여 조립한 700mm x 700mm 사이즈의 Y-Z 공통 캐리지와 캡와이퍼, 피니언 자동 윤활 장치 및 Y-축에는 SEW WAF37 모터, Z-축에는 SEW WAF47 모터 장착에 필요한 특수 드라이브 플랜지.

Z-축
2800mm 길이로 피팅된 컴펙트 HD 빔 HB25C와 HD 싱글 엣지 슬라이드, MOD3.0랙 옵션있는 슬라이드. 고객 장치 장착을 위해 빔 끝에는 4 x M12 탭이 있음.

HepcoMotion은 고객이 필요로 하는 조건에 완벽히 맞춘 기계 시스템을 구축할 수 있었습니다. SEW 기어 모터를 설치할 수 있고, 3D 모델을 제공하고, 시스템 영업, 제조, 구축 전 과정에서 완전한 기술적 설명과 지원을 제공하는 것으로 Hepco와 IAC는 소중한 파트너가 되었습니다. Hepco와 IAC는 함께 SEW를 다루며 일하면서 기계적, 전기적 요소가 완벽하게 맞추어 지도록 노력했습니다. 그 결과, 구축한 시스템은 제조상 효율성뿐만 아니라 작업자들에게 안전한 환경을 제공하며, 상당한 시간절약 효과도 고객에게 가져다 줍니다.
