화장품 픽 앤 플레이스

HepcoMotion - 화장품 픽 앤 플레이스
산업: 화장품
제품: DualVee® - V Bearings Linear Slide

설계 담당자는 제품이 가득 담긴 제품통을 들거나 내리거나, 혹은 하나의 컨베이어에서 또 다른컨베이어로 가이드 해주는 효과적이면서도 간단한 방법을 찾고 있었습니다.

해결책

기계가 계속적으로 작동하는 가운데, 제품을 하나의 컨베이어에서 또 다른 컨베이어로 왕복 이송시켜주었습니다. 제품통은 기계의 한쪽면상에 있는 휠 플레이트에 장착된 동기화된 톱니형 벨트시스템을 통해 올라가고 내려오게 됩니다.

제공품목

– 규격 8짜리 W2SSX 휠과 부쉬

– 한 시스템 당 2개의 M2ATPC-SS x 1550mm 트랙 플레이트

결과

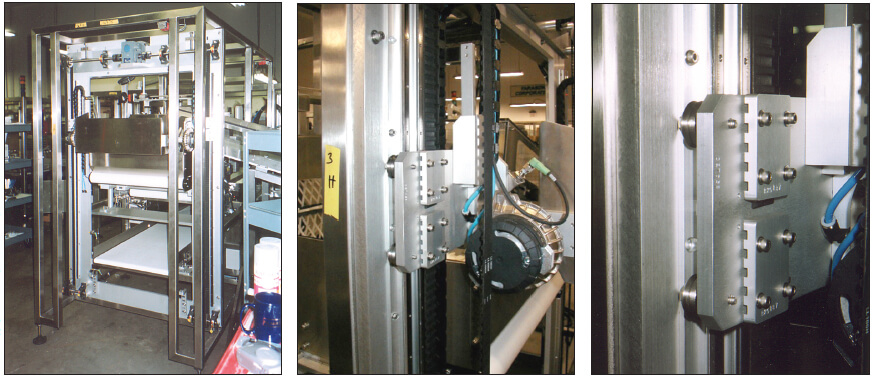

설계자는 기계 프레임 한쪽 면에 트랙 플레이트를 나란히 먼저 장착하여 고객의 휠 4개짜리 캐리지와 함께 사용하도록 하였습니다. 고객 주문 사양으로 설계된 캐리지는 3배의 작업량을 처리하도록 만들어졌습니다. 즉, 이 캐리지는 제품통을 회전해주는 회전 작동기를 지지하면서, 동시에톱니형 벨트를 위한 고정점 기능 및 “V” 휠을 위한 플랫폼 역할을 해주었습니다.
