중하중 케이블 풀리 시스템

HepcoMotion - 중하중 케이블 풀리 시스템
HepcoMotion - 중하중 케이블 풀리 시스템

하이테크 케이블 제조업체인 이 고객은 중요한 생산기계용 보빈(bobbin)을 교체하면서 매우 심각한 문제에 직면하게 되었습니다.

보빈을 교체할 때마다 부러지는 생산 케이블로 인해 겉으로 드러나진 않지만 고객의 생산원가에 심각한 타격을 주게 되었기 때문입니다. 따라서 이 업체는 조용하고 부드러운 주행이 가능하면서도, 케이블이 적절한 텐션을 유지할 수 있는 버퍼(buffer) 시스템을 찾고 있었습니다. 단, 버퍼 길이는 24m 이상이어야 했습니다.

HepcoMotion - 중하중 케이블 풀리 시스템

OLYMPUS DIGITAL CAMERA

해결책

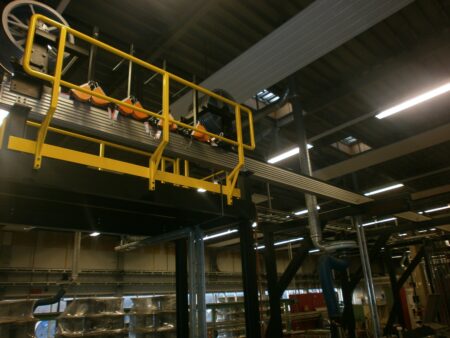

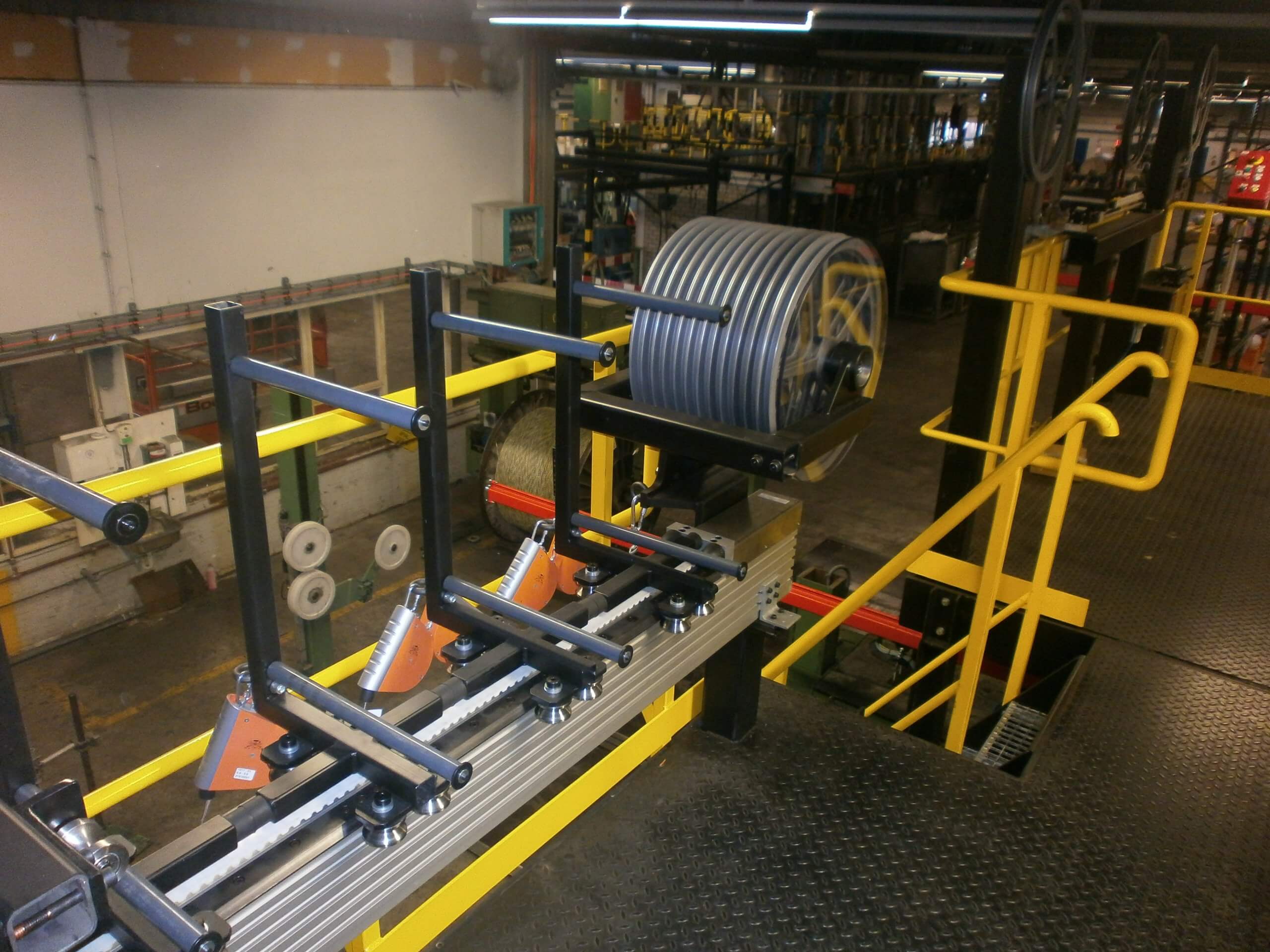

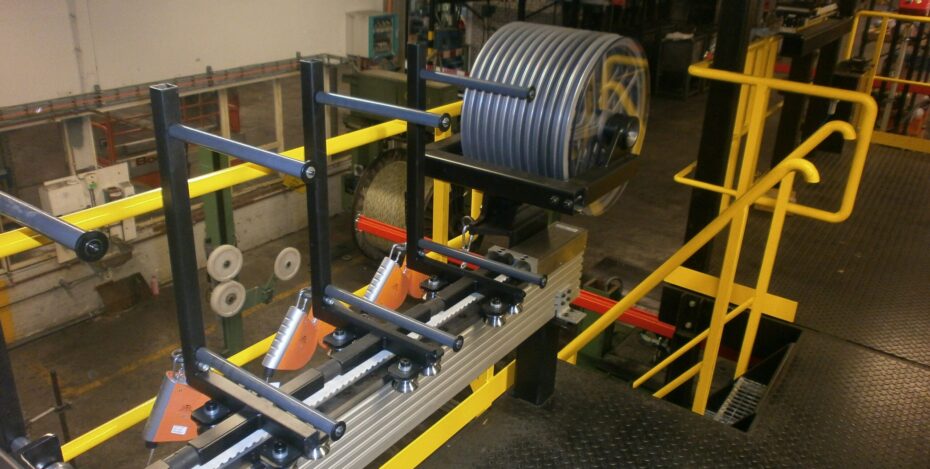

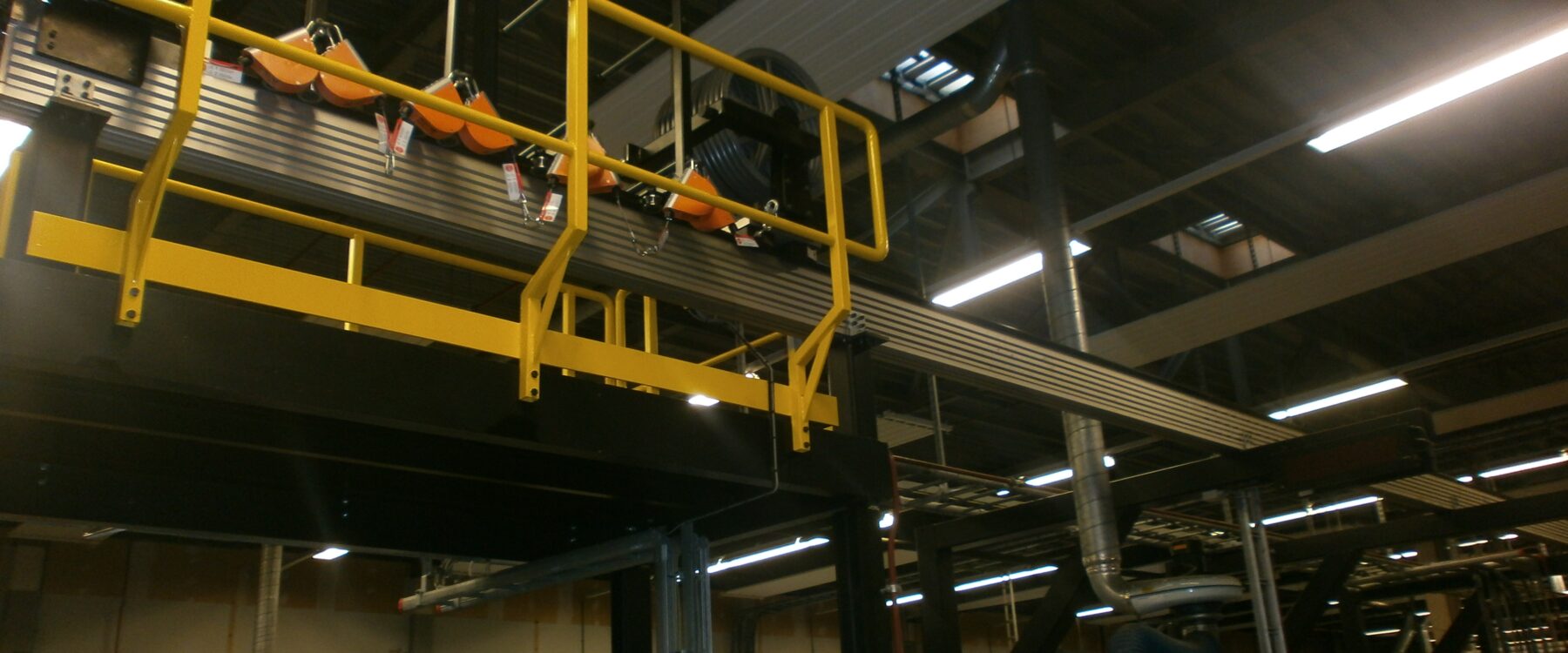

어플리케이션이 원하는 모든 요구조건을 포함하도록 제작된 단단한 벨트 구동 유닛을 제공하였으며, 그 구성 부품은 아래와 같습니다;우리의 강력한 HD25 슬라이드에 튼튼한 벨트 구동 캐리지를 장착한 25미터 중하중 빔과 64개의베어링 및 캡 와이퍼를 함께 제공하였습니다.높은 견인력을 견딜 수 있는 톱니형 벨트도 4900N 이상의 힘을 쉽게 견딜 수 있는 기어 모터와함께 제공하였습니다. 마지막으로는 케이블 파손을 피하고 안전을 더 강화시켜주기 위한 아이템으로 별도의 HepcoMotion 파워슬라이드 실린더 HPS50/76 제품을 장착하여 예상치 못한 문제발생 시, 충격 흡수기의 기능을 하도록 하였습니다.

HepcoMotion - 중하중 케이블 풀리 시스템

제공품목

길이 25000mm의 HDLS 중하중 직선 시스템에, 사이즈 64 파이의 베어링 유닛과 50mm 너비의

벨트 및 고무 버퍼, 기어 모터를 제공하였습니다. 파워슬라이드 실린더 HPS 50/76은 1000mm의

스트로크로 제공하였습니다.

결과

우리의 HDLS는 유닛은 사실상 별도의 유지보수 작업이 거의 필요 없으면서도 단단한 제품이므로,모든 것이 고객 맞춤형으로 제작되어야 하는 시스템의 경우, 높은 견인력에 강하며 충격 없이 매우 부드러운 상태로 작업이 가능합니다. 보빈 교체 시 케이블이 파손되는 것은 이제 지난 과거의일일 뿐이며, 현재 이 고객은 우리의 시스템에 매우 만족해 하고 있습니다.
